Серия D221

Сверла спиральные

Номер серииСерия D221
Антивибр. геометрияНет
Тип обработкиОбработка отверстий
Подвод СОЖ (наружный)нет
Подвод СОЖ (внутренний)да
Направление спиралиправое
Кол-во режущих кромок2
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав
Материал инструментаТвердый сплав
Осевое врезаниенет
Угол спирали30°
30°
Угол спирали
HM
Материал инструмента - твердый сплав
Угол вершины
AlTiN
Покрытие инструмента AlTiN

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤750 Мпа
H 48HRC—57HRC

Каталог свёрл серии D221

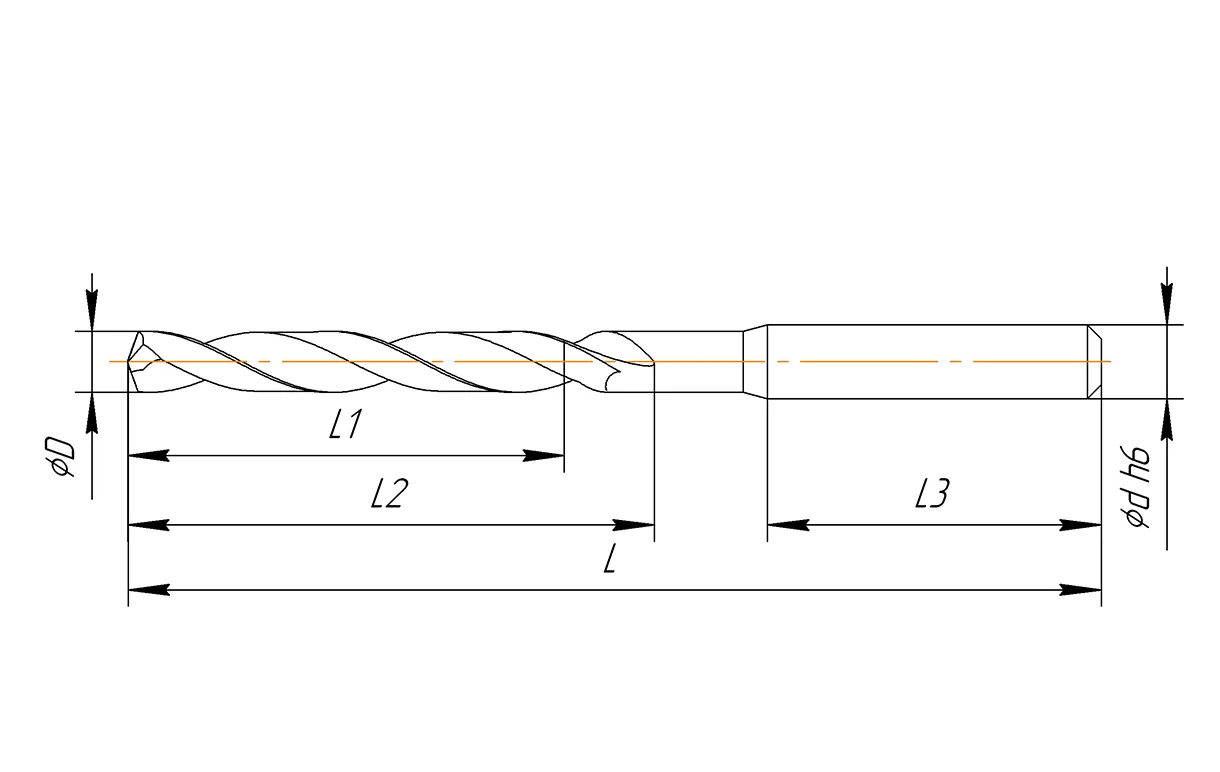

D m7, мм D, мм L, мм L1, мм ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HE (ИСПОЛНЕНИЕ 2) D h6, мм L2, мм L3, мм δ, °
6 66 19 D221-060066 H24 D221-060066W H24 6 28 36
6,1 79 22 D221-061079 H24 D221-061079W H24 8 34 36
6,2 79 22 D221-062079 H24 D221-062079W H24 8 34 36
6,3 79 22 D221-063079 H24 D221-063079W H24 8 34 36
6,4 79 22 D221-064079 H24 D221-064079W H24 8 34 36
6,5 79 22 D221-065079 H24 D221-065079W H24 8 34 36
6,6 79 22 D221-066079 H24 D221-066079W H24 8 34 36
6,7 79 22 D221-067079 H24 D221-067079W H24 8 34 36
6,8 79 22 D221-068079 H24 D221-068079W H24 8 34 36
6,9 79 22 D221-069079 H24 D221-069079W H24 8 34 36
7 79 22 D221-070079 H24 D221-070079W H24 8 34 36
7,1 79 29 D221-071079 H24 D221-071079W H24 8 41 36
7,2 79 29 D221-072079 H24 D221-072079W H24 8 41 36
7,3 79 29 D221-073079 H24 D221-073079W H24 8 41 36
7,4 79 29 D221-074079 H24 D221-074079W H24 8 41 36
7,5 79 29 D221-075079 H24 D221-075079W H24 8 41 36
7,6 79 29 D221-076079 H24 D221-076079W H24 8 41 36
7,7 79 29 D221-077079 H24 D221-077079W H24 8 41 36
7,8 79 29 D221-078079 H24 D221-078079W H24 8 41 36
7,9 79 29 D221-079079 H24 D221-079079W H24 8 41 36
8 79 29 D221-080079 H24 D221-080079W H24 8 41 36
8,1 89 32 D221-081089 H24 D221-081089W H24 10 47 40
8,2 89 32 D221-082089 H24 D221-082089W H24 10 47 40
8,3 89 32 D221-083089 H24 D221-083089W H24 10 47 40
8,4 89 32 D221-084089 H24 D221-084089W H24 10 47 40
8,5 89 32 D221-085089 H24 D221-085089W H24 10 47 40
8,6 89 32 D221-086089 H24 D221-086089W H24 10 47 40
8,7 89 32 D221-087089 H24 D221-087089W H24 10 47 40
8,8 89 32 D221-088089 H24 D221-088089W H24 10 47 40
8,9 89 32 D221-089089 H24 D221-089089W H24 10 47 40
9 89 32 D221-090089 H24 D221-090089W H24 10 47 40
9,1 89 32 D221-091089 H24 D221-091089W H24 10 4 40
9,2 89 32 D221-092089 H24 D221-092089W H24 10 47 40
9,3 89 32 D221-093089 H24 D221-093089W H24 10 47 40
9,4 89 32 D221-094089 H24 D221-094089W H24 10 47 40
9,5 89 32 D221-095089 H24 D221-095089W H24 10 47 40
9,6 89 32 D221-096089 H24 D221-096089W H24 10 47 40
9,7 89 32 D221-097089 H24 D221-097089W H24 10 47 40
9,8 89 32 D221-098089 H24 D221-098089W H24 10 47 40
9,9 89 32 D221-099089 H24 D221-099089W H24 10 47 40
10 89 32 D221-100089 H24 D221-100089W H24 10 47 40
10,1 102 37 D221-101102 H24 D221-101102W H24 12 55 45
10,2 102 37 D221-102102 H24 D221-102102W H24 12 55 45
10,3 102 37 D221-103102 H24 D221-103102W H24 12 55 45
10,4 102 37 D221-104102 H24 D221-104102W H24 12 55 45
10,5 102 37 D221-105102 H24 D221-105102W H24 12 55 45
10,6 102 37 D221-106102 H24 D221-106102W H24 12 55 45
10,7 102 37 D221-107102 H24 D221-107102W H24 12 55 45
10,8 102 37 D221-108102 H24 D221-108102W H24 12 55 45
10,9 102 37 D221-109102 H24 D221-109102W H24 12 55 45
11 102 37 D221-110102 H24 D221-110102W H24 12 55 45
11,1 102 37 D221-111102 H24 D221-111102W H24 12 55 45
11,2 102 37 D221-112102 H24 D221-112102W H24 12 55 45
11,3 102 37 D221-113102 H24 D221-113102W H24 12 55 45
11,4 102 37 D221-114102 H24 D221-114102W H24 12 55 45
11,5 102 37 D221-115102 H24 D221-115102W H24 12 55 45
11,6 102 37 D221-116102 H24 D221-116102W H24 12 55 45
11,7 102 37 D221-117102 H24 D221-117102W H24 12 55 45
11,8 102 37 D221-118102 H24 D221-118102W H24 12 55 45
11,9 102 37 D221-119102 H24 D221-119102W H24 12 55 45
12 102 37 D221-120102 H24 D221-120102W H24 12 55 45
12,2 107 39 D221-122107 H24 D221-122107W H24 14 60 45
12,5 107 39 D221-125107 H24 D221-125107W H24 14 60 45
12,7 107 39 D221-127107 H24 D221-127107W H24 14 60 45
13 107 39 D221-130107 H24 D221-130107W H24 14 60 45
13,5 107 39 D221-135107 H24 D221-135107W H24 14 60 45
13,7 107 39 D221-137107 H24 D221-137107W H24 14 60 45
14 107 39 D221-140107 H24 D221-140107W H24 14 60 45
14,2 115 41 D221-142115 H24 D221-142115W H24 16 65 48
14,5 115 41 D221-145115 H24 D221-145115W H24 16 65 48
14,7 115 41 D221-147115 H24 D221-147115W H24 16 65 48
15 115 41 D221-150115 H24 D221-150115W H24 16 65 48
15,2 115 41 D221-152115 H24 D221-152115W H24 16 65 48
15,2 115 41 D221-155115 H24 D221-155115W H24 16 65 48
15,5 115 41 D221-157115 H24 D221-157115W H24 16 65 48
15,7 115 41 D221-160115 H24 D221-160115W H24 16 65 48
16 123 46 D221-165123 H24 D221-165123W H24 18 73 48
16,5 123 46 D221-170123 H24 D221-170123W H24 18 73 48
17 123 46 D221-175123 H24 D221-175123W H24 18 73 48
17,5 123 46 D221-180123 H24 D221-180123W H24 18 73 48
18,5 131 49 D221-185131 H24 D221-185131W H24 20 79 50
19 131 49 D221-190131 H24 D221-190131W H24 20 79 50
19,5 131 49 D221-195131 H24 D221-195131W H24 20 79 50
20 131 49 D221-200131 H24 D221-200131W H24 20 79 50
