Серия D122

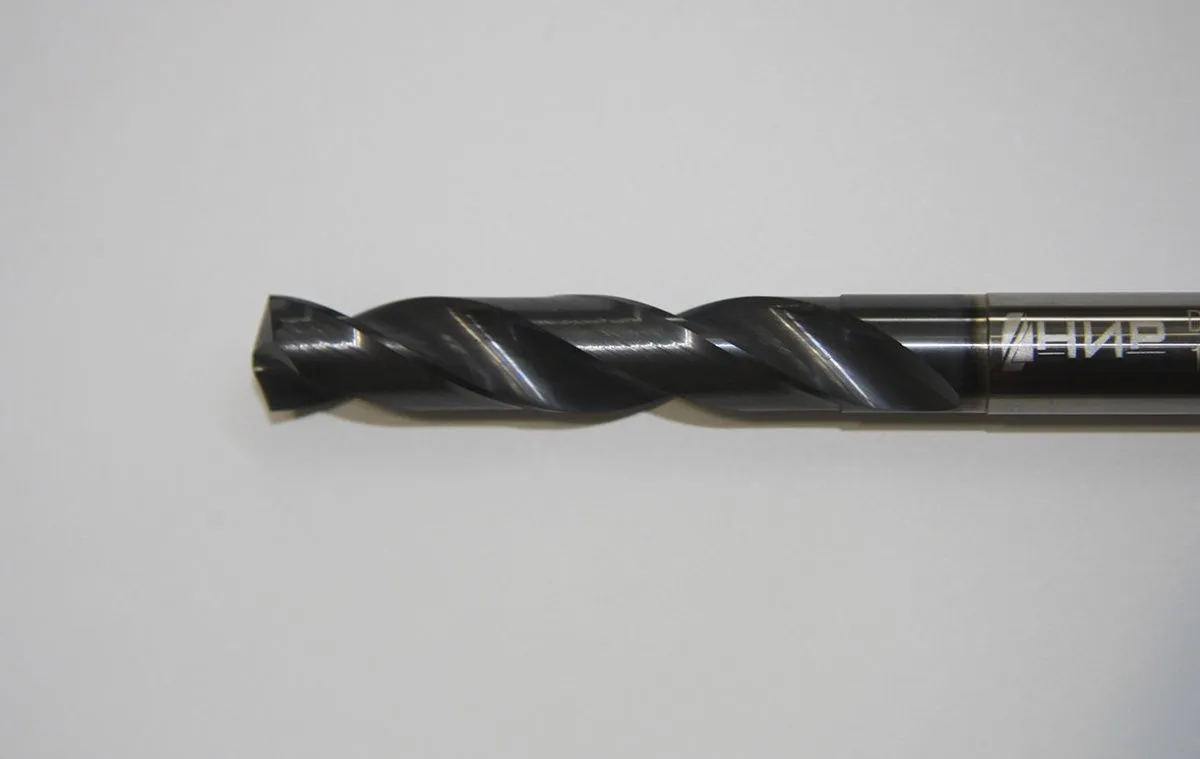

Сверла спиральные

Номер серииСерия D122
Антивибр. геометрияНет
Тип обработкиОбработка отверстий
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)нет
Направление спиралиправое
Кол-во режущих кромок2
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав
Материал инструментаТвердый сплав
Осевое врезаниенет
Угол спирали30°
30°
Угол спирали
HM
Материал инструмента - твердый сплав
Угол вершины
AlTiN
Покрытие инструмента AlTiN

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤750 Мпа
H 48HRC—57HRC

Каталог свёрл серии D122

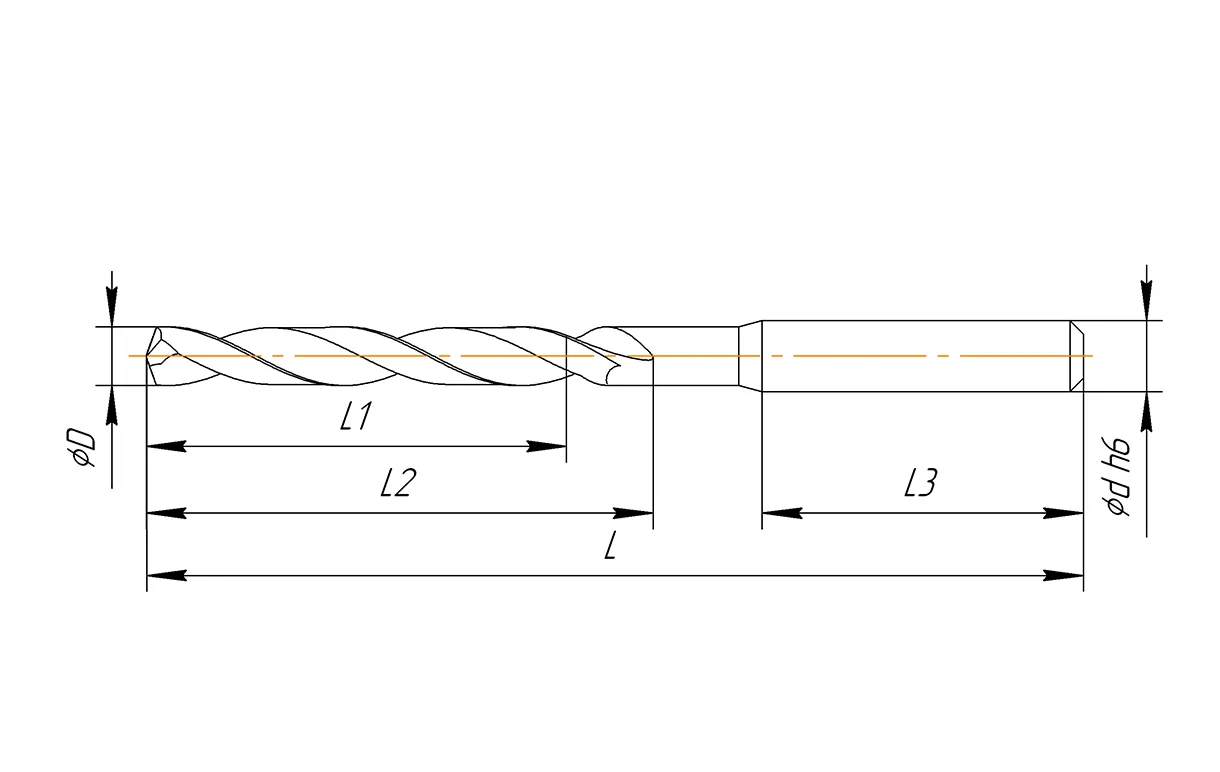

D m7, мм D, мм L, мм L1, мм ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HE (ИСПОЛНЕНИЕ 2) D h6, мм L2, мм L3, мм δ, °
3 66 19 D122-030066 H24 D122-030066W H24 6 28 36
3,1 66 19 D122-031066 H24 D122-031066W H24 6 28 36
3.2 66 19 D122-032066 H24 D122-032066W H24 6 28 36
3,3 66 19 D122-033066 H24 D122-033066W H24 6 28 36
3,4 66 19 D122-034066 H24 D122-034066W H24 6 28 36
3,5 66 19 D122-035066 H24 D122-035066W H24 6 28 36
3,6 66 19 D122-036066 H24 D122-036066W H24 6 28 36
3,7 66 19 D122-037066 H24 D122-037066W H24 6 28 36
3,8 74 27 D122-038074 H24 D122-038074W H24 6 36 36
3,9 74 27 D122-039074 H24 D122-039074W H24 6 36 36
4 74 27 D122-040074 H24 D122-040074W H24 6 36 36
4,1 74 27 D122-041074 H24 D122-041074W H24 6 36 36
4,2 74 27 D122-042074 H24 D122-042074W H24 6 36 36
4,3 74 27 D122-043074 H24 D122-043074W H24 6 36 36
4,4 74 27 D122-044074 H24 D122-044074W H24 6 36 36
4,5 74 27 D122-045074 H24 D122-045074W H24 6 36 36
4,6 74 27 D122-046074 H24 D122-046074W H24 6 36 36
4,7 74 27 D122-047074 H24 D122-047074W H24 6 36 36
4,8 82 35 D122-048082 H24 D122-048082W H24 6 44 36
4,9 82 35 D122-049082 H24 D122-049082W H24 6 44 36
5 82 35 D122-050082 H24 D122-050082W H24 6 44 36
5,1 82 35 D122-051082 H24 D122-051082W H24 6 44 36
5,2 82 35 D122-052082 H24 D122-052082W H24 6 44 36
5,3 82 35 D122-053082 H24 D122-053082W H24 6 44 36
5,4 82 35 D122-054082 H24 D122-054082W H24 6 44 36
5,5 82 35 D122-055082 H24 D122-055082W H24 6 44 36
5,6 82 35 D122-056082 H24 D122-056082W H24 6 44 36
5,7 82 35 D122-057082 H24 D122-057082W H24 6 44 36
5,8 82 35 D122-058082 H24 D122-058082W H24 6 44 36
5,9 82 35 D122-059082 H24 D122-059082W H24 6 44 36
6 82 35 D122-060082 H24 D122-060082W H24 6 44 36
6,1 91 41 D122-061091 H24 D122-061091W H24 8 53 36
6,2 91 41 D122-062091 H24 D122-062091W H24 8 53 36
6,3 91 41 D122-063091 H24 D122-063091W H24 8 53 36
6,4 91 41 D122-064091 H24 D122-064091W H24 8 53 36
6,5 91 41 D122-065091 H24 D122-065091W H24 8 53 36
6,6 91 41 D122-066091 H24 D122-066091W H24 8 53 36
6,7 91 41 D122-067091 H24 D122-067091W H24 8 53 36
6,8 91 41 D122-068091 H24 D122-068091W H24 8 53 36
6,9 91 41 D122-069091 H24 D122-069091W H24 8 53 36
7 91 41 D122-070091 H24 D122-070091W H24 8 53 36
7,1 91 41 D122-071091 H24 D122-071091W H24 8 53 36
7,2 91 41 D122-072091 H24 D122-072091W H24 8 53 36
7,3 91 41 D122-073091 H24 D122-073091W H24 8 53 36
7,4 91 41 D122-074091 H24 D122-074091W H24 8 53 36
7,5 91 41 D122-075091 H24 D122-075091W H24 8 53 36
7,6 91 41 D122-076091 H24 D122-076091W H24 8 53 36
7,7 91 41 D122-077091 H24 D122-077091W H24 8 53 36
7,8 91 41 D122-078091 H24 D122-078091W H24 8 53 36
7,9 91 41 D122-079091 H24 D122-079091W H24 8 53 36
8 91 41 D122-080091 H24 D122-080091W H24 8 53 36
8,1 103 46 D122-081103 H24 D122-081103W H24 10 61 40
8,2 103 46 D122-082103 H24 D122-082103W H24 10 61 40
8,3 103 46 D122-083103 H24 D122-083103W H24 10 61 40
8,4 103 46 D122-084103 H24 D122-084103W H24 10 61 40
8,5 103 46 D122-085103 H24 D122-085103W H24 10 61 40
8,6 103 46 D122-086103 H24 D122-086103W H24 10 61 40
8,7 103 46 D122-087103 H24 D122-087103W H24 10 61 40
8,8 103 46 D122-088103 H24 D122-088103W H24 10 61 40
8,9 103 46 D122-089103 H24 D122-089103W H24 10 61 40
9 103 46 D122-090103 H24 D122-090103W H24 10 61 40
9,1 103 46 D122-091103 H24 D122-091103W H24 10 61 40
9,2 103 46 D122-092103 H24 D122-092103W H24 10 61 40
9,3 103 46 D122-093103 H24 D122-093103W H24 10 61 40
9,4 103 46 D122-094103 H24 D122-094103W H24 10 61 40
9,5 103 46 D122-095103 H24 D122-095103W H24 10 61 40
9,6 103 46 D122-096103 H24 D122-096103W H24 10 61 40
9,7 103 46 D122-097103 H24 D122-097103W H24 10 61 40
9 103 46 D122-098103 H24 D122-098103W H24 10 61 40
9,1 103 46 D122-099103 H24 D122-099103W H24 10 61 40
10 103 46 D122-100103 H24 D122-100103W H24 10 61 40
10,1 118 53 D122-101118 H24 D122-101118W H24 12 71 45
10,2 118 53 D122-102118 H24 D122-102118W H24 12 71 45
10,3 118 53 D122-103118 H24 D122-103118W H24 12 71 45
10,4 118 53 D122-104118 H24 D122-104118W H24 12 71 45
10,5 118 53 D122-105118 H24 D122-105118W H24 12 71 45
10,6 118 53 D122-106118 H24 D122-106118W H24 12 71 45
10,7 118 53 D122-107118 H24 D122-107118W H24 12 71 45
10,8 118 53 D122-108118 H24 D122-108118W H24 12 71 45
10,9 118 53 D122-109118 H24 D122-109118W H24 12 71 45
11 118 53 D122-110118 H24 D122-110118W H24 12 71 45
11,1 118 53 D122-111118 H24 D122-111118W H24 12 71 45
11,2 118 53 D122-112118 H24 D122-112118W H24 12 71 45
11,3 118 53 D122-113118 H24 D122-113118W H24 12 71 45
11,4 118 53 D122-114118 H24 D122-114118W H24 12 71 45
11,5 118 53 D122-115118 H24 D122-115118W H24 12 71 45
11,6 118 53 D122-116118 H24 D122-116118W H24 12 71 45
11,7 118 53 D122-117118 H24 D122-117118W H24 12 71 45
11,8 118 53 D122-118118 H24 D122-118118W H24 12 71 45
11,9 118 53 D122-119118 H24 D122-119118W H24 12 71 45
12 118 53 D122-120118 H24 D122-120118W H24 12 71 45
12,2 124 56 D122-122124 H24 D122-122124W H24 14 77 45
12,5 124 56 D122-125124 H24 D122-125124W H24 14 77 45
12,7 124 56 D122-127124 H24 D122-127124W H24 14 77 45
13 124 56 D122-130124 H24 D122-130124W H24 14 77 45
13,5 124 56 D122-135124 H24 D122-135124W H24 14 77 45
13,7 124 56 D122-137124 H24 D122-137124W H24 14 77 45
14 124 56 D122-140124 H24 D122-140124W H24 14 77 45
14,5 133 59 D122-142133 H24 D122-142133W H24 16 83 48
14,5 133 59 D122-145133 H24 D122-145133W H24 16 83 48
14,7 133 59 D122-147133 H24 D122-147133W H24 16 83 48
15 133 59 D122-150133 H24 D122-150133W H24 16 83 48
15,2 133 59 D122-152133 H24 D122-152133W H24 16 83 48
15,5 133 74 D122-155133 H24 D122-155133W H24 16 83 48
15,7 133 74 D122-157133 H24 D122-157133W H24 16 83 48
16 133 59 D122-160133 H24 D122-160133W H24 16 83 48
16,5 143 66 D122-165143 H24 D122-165143W H24 18 93 48
17 143 66 D122-170143 H24 D122-170143W H24 18 93 48
17,5 143 66 D122-175143 H24 D122-175143W H24 18 93 48
18 143 66 D122-180143 H24 D122-180143W H24 18 93 48
18,5 153 71 D122-185153 H24 D122-185153W H24 20 101 50
19 153 71 D122-190153 H24 D122-190153W H24 20 101 50
19.5 153 71 D122-195153 H24 D122-195153W H24 20 101 50
20 153 71 D122-200153 H24 D122-200153W H24 20 101 50
