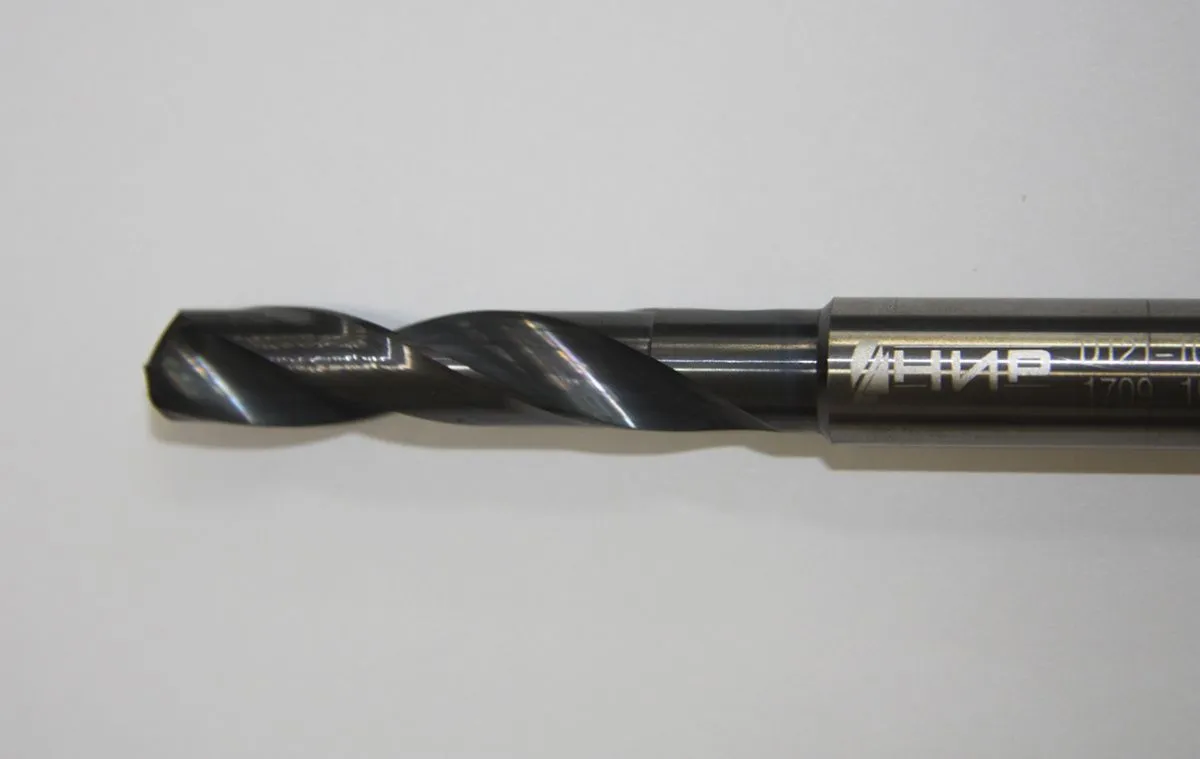

Серия D121

Сверла спиральные

Номер серииСерия D121
Антивибр. геометрияНет
Тип обработкиОбработка отверстий
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)нет
Направление спиралиправое
Кол-во режущих кромок2
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав
Материал инструментаТвердый сплав
Осевое врезаниенет
Угол спирали30°
30°
Угол спирали
HM
Материал инструмента - твердый сплав
Угол вершины
AlTiN
Покрытие инструмента AlTiN

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤750 Мпа
H 48HRC—57HRC

Каталог свёрл серии D121

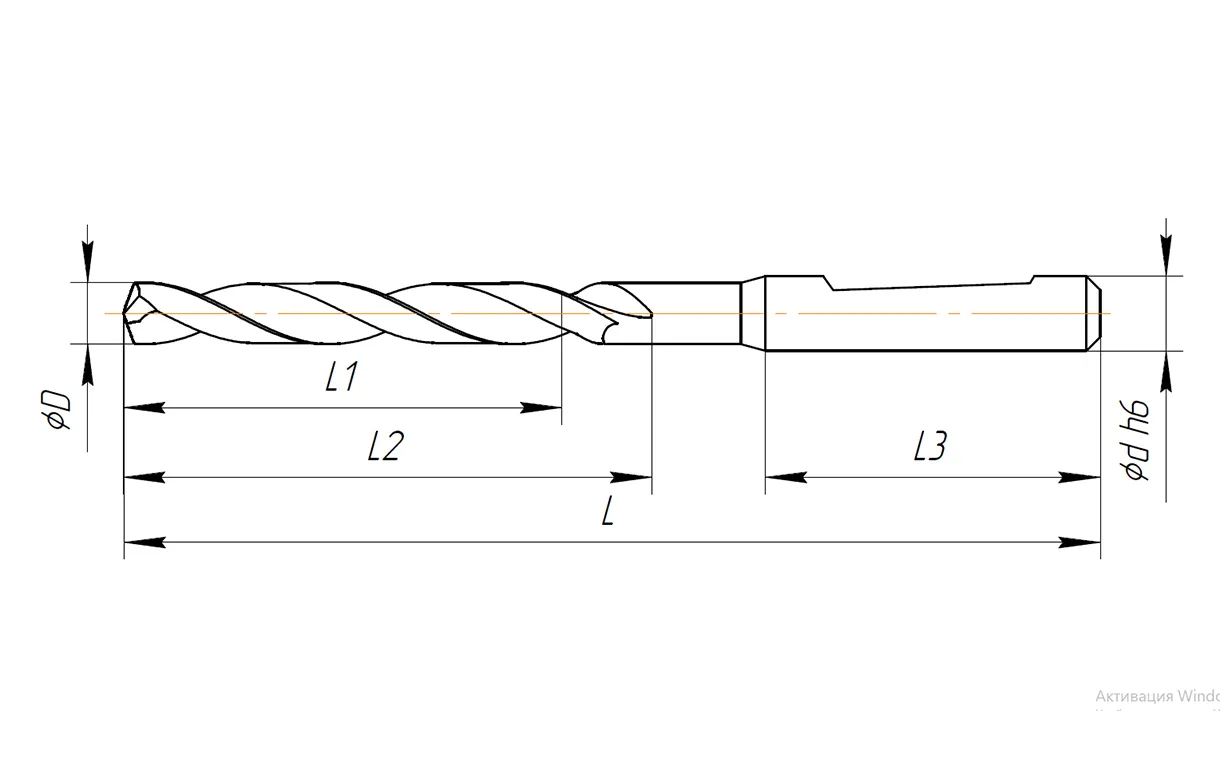

D m7, мм D, мм L, мм L1, мм ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HE (ИСПОЛНЕНИЕ 2) D h6, мм L2, мм L3, мм δ, °
3 62 11 D121-030062 H24 D121-030062W H24 6 20 36
3,1 62 11 D121-031062 H24 D121-031062W H24 6 20 36
3,2 62 11 D121-032062 H24 D121-032062W H24 6 20 36
3,3 62 11 D121-033062 H24 D121-033062W H24 6 20 36
3,4 62 11 D121-034062 H24 D121-034062W H24 6 20 36
3,5 62 11 D121-035062 H24 D121-035062W H24 6 20 36
3,6 62 11 D121-036062 H24 D121-036062W H24 6 20 36
3,7 62 11 D121-037062 H24 D121-037062W H24 6 20 36
3,8 66 15 D121-038066 H24 D121-038066W H24 6 24 36
3,9 66 15 D121-039066 H24 D121-039066W H24 6 24 36
4 66 15 D121-040066 H24 D121-040066W H24 6 24 36
4,1 66 15 D121-041066 H24 D121-041066W H24 6 24 36
4,2 66 15 D121-042066 H24 D121-042066W H24 6 24 36
4,3 66 15 D121-043066 H24 D121-043066W H24 6 24 36
4,4 66 15 D121-044066 H24 D121-044066W H24 6 24 36
4,5 66 15 D121-045066 H24 D121-045066W H24 6 24 36
4,6 66 15 D121-046066 H24 D121-046066W H24 6 24 36
4,7 66 15 D121-047066 H24 D121-047066W H24 6 24 36
4,8 66 19 D121-048066 H24 D121-048066W H24 6 28 36
4,9 66 19 D121-049066 H24 D121-049066W H24 6 28 36
5 66 19 D121-050066 H24 D121-050066W H24 6 28 36
5,1 66 19 D121-051066 H24 D121-051066W H24 6 28 36
5,2 66 19 D121-052066 H24 D121-052066W H24 6 28 36
5,3 66 19 D121-053066 H24 D121-053066W H24 6 28 36
5,4 66 19 D121-054066 H24 D121-054066W H24 6 28 36
5,5 66 19 D121-055066 H24 D121-055066W H24 6 28 36
5,6 66 19 D121-056066 H24 D121-056066W H24 6 28 36
5,7 66 19 D121-057066 H24 D121-057066W H24 6 28 36
5,8 66 19 D121-058066 H24 D121-058066W H24 6 28 36
5,9 66 19 D121-059066 H24 D121-059066W H24 6 28 36
6 66 19 D121-060066 H24 D121-060066W H24 6 28 36
6,1 79 22 D121-061079 H24 D121-061079W H24 8 34 36
6,2 79 22 D121-062079 H24 D121-062079W H24 8 34 36
6,3 79 22 D121-063079 H24 D121-063079W H24 8 34 36
6,4 79 22 D121-064079 H24 D121-064079W H24 8 34 36
6,5 79 22 D121-065079 H24 D121-065079W H24 8 34 36
6,6 79 22 D121-066079 H24 D121-066079W H24 8 34 36
6,7 79 22 D121-067079 H24 D121-067079W H24 8 34 36
6,8 79 22 D121-068079 H24 D121-068079W H24 8 34 36
6,9 79 22 D121-069079 H24 D121-069079W H24 8 34 36
7 79 22 D121-070079 H24 D121-070079W H24 8 34 36
7,1 79 29 D121-071079 H24 D121-071079W H24 8 41 36
7,2 79 29 D121-072079 H24 D121-072079W H24 8 41 36
7,3 79 29 D121-073079 H24 D121-073079W H24 8 41 36
7,4 79 29 D121-074079 H24 D121-074079W H24 8 41 36
7,5 79 29 D121-075079 H24 D121-075079W H24 8 41 36
7,6 79 29 D121-076079 H24 D121-076079W H24 8 41 36
7,7 79 29 D121-077079 H24 D121-077079W H24 8 41 36
7,8 79 29 D121-078079 H24 D121-078079W H24 8 41 36
7,9 79 29 D121-079079 H24 D121-079079W H24 8 41 36
8 79 29 D121-080079 H24 D121-080079W H24 8 41 36
8,1 89 32 D121-081089 H24 D121-081089W H24 10 47 40
8,2 89 32 D121-082089 H24 D121-082089W H24 10 47 40
8,3 89 32 D121-083089 H24 D121-083089W H24 10 47 40
8,4 89 32 D121-084089 H24 D121-084089W H24 10 47 40
8,5 89 32 D121-085089 H24 D121-085089W H24 10 47 40
8,6 89 32 D121-086089 H24 D121-086089W H24 10 47 40
8,7 89 32 D121-087089 H24 D121-087089W H24 10 47 40
8,8 89 32 D121-088089 H24 D121-088089W H24 10 47 40
8,9 89 32 D121-089089 H24 D121-089089W H24 10 47 40
9 89 32 D121-090089 H24 D121-090089W H24 10 47 40
9,1 89 32 D121-091089 H24 D121-091089W H24 10 4 40
9,2 89 32 D121-092089 H24 D121-092089W H24 10 47 40
9,3 89 32 D121-093089 H24 D121-093089W H24 10 47 40
9,4 89 32 D121-094089 H24 D121-094089W H24 10 47 40
9,5 89 32 D121-095089 H24 D121-095089W H24 10 47 40
9,6 89 32 D121-096089 H24 D121-096089W H24 10 47 40
9,7 89 32 D121-097089 H24 D121-097089W H24 10 47 40
9,8 89 32 D121-098089 H24 D121-098089W H24 10 47 40
9,9 89 32 D121-099089 H24 D121-099089W H24 10 47 40
10 89 32 D121-100089 H24 D121-100089W H24 10 47 40
10,1 102 37 D121-101102 H24 D121-101102W H24 12 55 45
10,2 102 37 D121-102102 H24 D121-102102W H24 12 55 45
10,3 102 37 D121-103102 H24 D121-103102W H24 12 55 45
10,4 102 37 D121-104102 H24 D121-104102W H24 12 55 45
10,5 102 37 D121-105102 H24 D121-105102W H24 12 55 45
10,6 102 37 D121-106102 H24 D121-106102W H24 12 55 45
10,7 102 37 D121-107102 H24 D121-107102W H24 12 55 45
10,8 102 37 D121-108102 H24 D121-108102W H24 12 55 45
10,9 102 37 D121-109102 H24 D121-109102W H24 12 55 45
11 102 37 D121-110102 H24 D121-110102W H24 12 55 45
11,1 102 37 D121-111102 H24 D121-111102W H24 12 55 45
11,2 102 37 D121-112102 H24 D121-112102W H24 12 55 45
11,3 102 37 D121-113102 H24 D121-113102W H24 12 55 45
11,4 102 37 D121-114102 H24 D121-114102W H24 12 55 45
11,5 102 37 D121-115102 H24 D121-115102W H24 12 55 45
11,6 102 37 D121-116102 H24 D121-116102W H24 12 55 45
11,7 102 37 D121-117102 H24 D121-117102W H24 12 55 45
11,8 102 37 D121-118102 H24 D121-118102W H24 12 55 45
11,9 102 37 D121-119102 H24 D121-119102W H24 12 55 45
12 102 37 D121-120102 H24 D121-120102W H24 12 55 45
12,2 107 39 D121-122107 H24 D121-122107W H24 14 60 45
12,5 107 39 D121-125107 H24 D121-125107W H24 14 60 45
12,7 107 39 D121-127107 H24 D121-127107W H24 14 60 45
13 107 39 D121-130107 H24 D121-130107W H24 14 60 45
13,5 107 39 D121-135107 H24 D121-135107W H24 14 60 45
13,7 107 39 D121-137107 H24 D121-137107W H24 14 60 45
14 107 39 D121-140107 H24 D121-140107W H24 14 60 45
14,2 115 41 D121-142115 H24 D121-142115W H24 16 65 48
14,5 115 41 D121-145115 H24 D121-145115W H24 16 65 48
14,7 115 41 D121-147115 H24 D121-147115W H24 16 65 48
15 115 41 D121-150115 H24 D121-150115W H24 16 65 48
15,2 115 41 D121-152115 H24 D121-152115W H24 16 65 48
15,5 115 41 D121-155115 H24 D121-155115W H24 16 65 48
15,7 115 41 D121-157115 H24 D121-157115W H24 16 65 48
16 115 41 D121-160115 H24 D121-160115W H24 16 65 48
16,5 123 46 D121-165123 H24 D121-165123W H24 18 73 48
17 123 46 D121-170123 H24 D121-170123W H24 18 73 48
17,5 123 46 D121-175123 H24 D121-175123W H24 18 73 48
18 123 46 D121-180123 H24 D121-180123W H24 18 73 48
18,5 131 49 D121-185131 H24 D121-185131W H24 20 79 50
19 131 49 D121-190131 H24 D121-190131W H24 20 79 50
19,5 131 49 D121-195131 H24 D121-195131W H24 20 79 50
20 131 49 D121-200131 H24 D121-200131W H24 20 79 50
