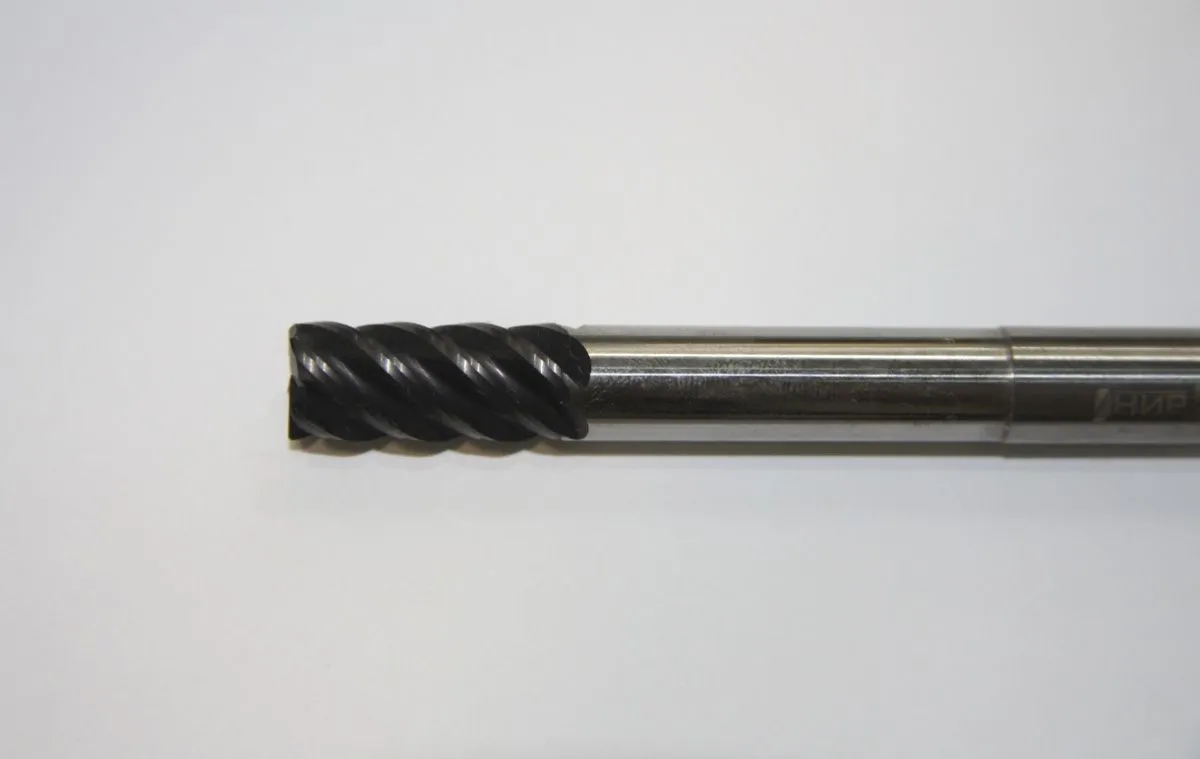

Серия M190
Концевые фрезы
Концевые фрезы
| Номер серии | Серия M190 |
| Антивибр. геометрия | Да |
| Тип обработки | Получистовая обработка |
| Подвод СОЖ (наружный) | да |
| Подвод СОЖ (внутренний) | на заказ |
| Направление спирали | правое |
| Кол-во режущих кромок | 5 |
| Тип материала | алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь |
| Материал инструмента | Твердый сплав |
| Осевое врезание | нет |
| Угол спирали | 45° |

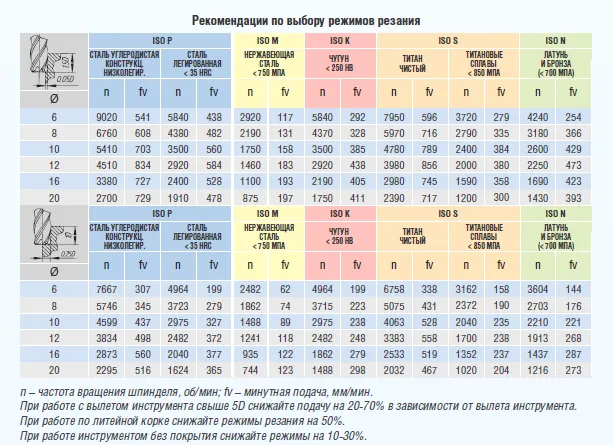

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
P
<300 HB
K
≤200 HB
N
4%≤Si<12%
Каталог фрез серии M190

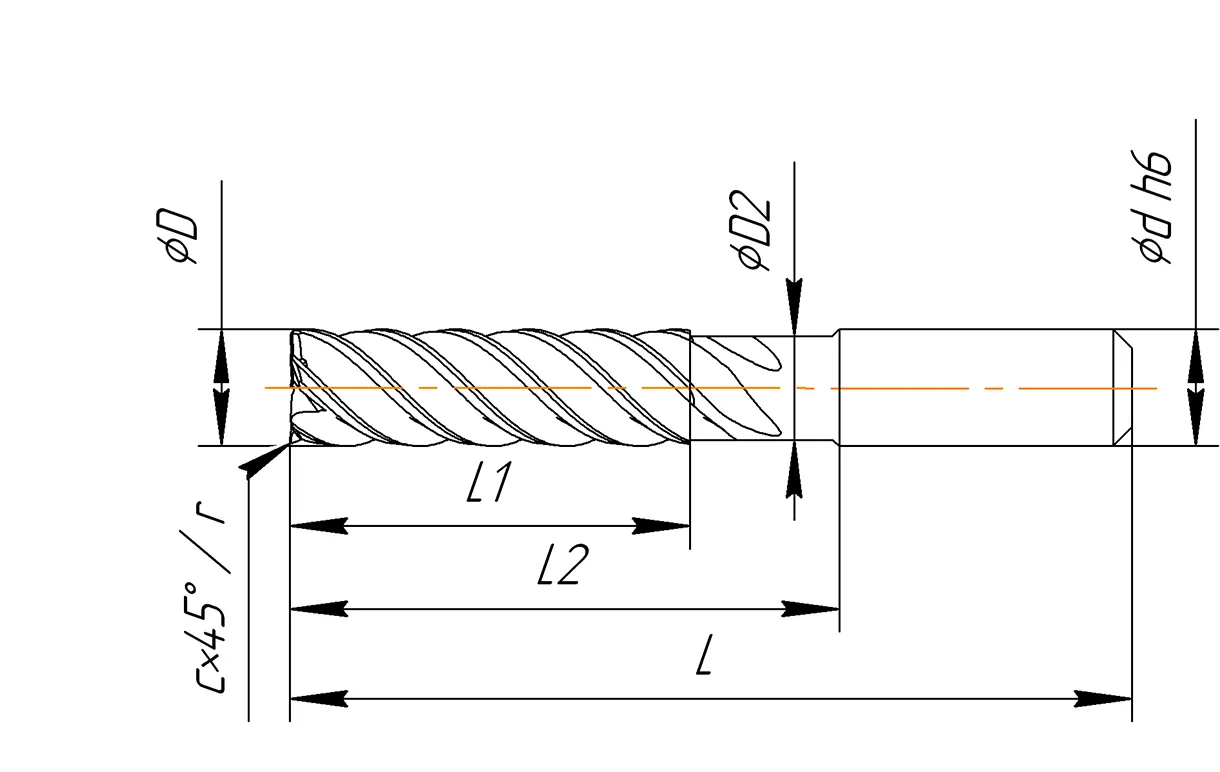

| ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) | ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M190-060057R02 H24 под заказ | M190-060057R02W H24 под заказ | 6 | 6 | 13 | 57 | 0,25 | 5,8 | 21 | ||||||||
| M190-060075R02 H24 под заказ | M190-060075R02W H24 под заказ | 6 | 6 | 13 | 75 | 0,25 | 5,8 | 39 | ||||||||
| M190-070063R02D8 H24 под заказ | M190-070063R02D8W H24 под заказ | 7 | 8 | 19 | 63 | 0,25 | 6,8 | 27 | ||||||||
| M190-080063R02 H24 под заказ | M190-080063R02W H24 под заказ | 8 | 8 | 19 | 63 | 0,25 | 7,8 | 27 | ||||||||
| M190-080075R02 H24 под заказ | M190-080075R02W H24 под заказ | 8 | 8 | 19 | 75 | 0,25 | 7,8 | 39 | ||||||||
| M190-080100R02 H24 под заказ | M190-080100R02W H24 под заказ | 8 | 8 | 19 | 100 | 0,25 | 7,8 | 64 | ||||||||
| M190-090072R02D10 H24 под заказ | M190-090072R02D10W H24 под заказ | 9 | 10 | 22 | 72 | 0,25 | 8,8 | 33 | ||||||||
| M190-100072R02 H24 под заказ | M190-100072R02W H24 под заказ | 10 | 10 | 22 | 72 | 0,25 | 9,8 | 33 | ||||||||
| M190-100100R02 H24 под заказ | M190-100100R02W H24 под заказ | 10 | 10 | 22 | 100 | 0,25 | 9,8 | 60 | ||||||||
| M190-100140R02 H24 под заказ | M190-100140R02W H24 под заказ | 10 | 10 | 22 | 140 | 0,25 | 9,8 | 100 | ||||||||
| M190-120083R02 H24 под заказ | M190-120083R02W H24 под заказ | 12 | 12 | 26 | 83 | 0,25 | 11,8 | 36 | ||||||||
| M190-120100R02 H24 под заказ | M190-120100R02W H24 под заказ | 12 | 12 | 26 | 100 | 0,25 | 11,8 | 55 | ||||||||
| M190-120140R02 H24 под заказ | M190-120140R02W H24 под заказ | 12 | 12 | 26 | 140 | 0,25 | 11,8 | 95 | ||||||||
| M190-140083R02 H24 под заказ | M190-140083R02W H24 под заказ | 14 | 14 | 26 | 83 | 0,25 | 13,8 | 36 | ||||||||
| M190-140100R02 H24 под заказ | M190-140100R02W H24 под заказ | 14 | 14 | 26 | 100 | 0,25 | 13,8 | 55 | ||||||||
| M190-140140R02 H24 под заказ | M190-140140R02W H24 под заказ | 14 | 14 | 26 | 140 | 0,25 | 13,8 | 95 | ||||||||
| M190-160092R02 H24 под заказ | M190-160092R02W H24 под заказ | 16 | 16 | 32 | 92 | 0,25 | 15,8 | 46 | ||||||||
| M190-160140R02 H24 под заказ | M190-160140R02W H24 под заказ | 16 | 16 | 32 | 140 | 0,25 | 15,8 | 90 | ||||||||
| M190-180092R02 H24 под заказ | M190-180092R02W H24 под заказ | 18 | 18 | 32 | 92 | 0,25 | 17,8 | 46 | ||||||||
| M190-180140R02 H24 под заказ | M190-180140R02W H24 под заказ | 18 | 18 | 32 | 140 | 0,25 | 17,8 | 90 | ||||||||
| M190-200104R02 H24 под заказ | M190-200104R02W H24 под заказ | 20 | 20 | 38 | 104 | 0,25 | 19,8 | 54 | ||||||||
| M190-200140R02 H24 под заказ | M190-200140R02W H24 под заказ | 20 | 20 | 38 | 140 | 0,25 | 19,8 | 90 | ||||||||
| M190-250122R02 H24 под заказ | M190-250122R02W H24 под заказ | 25 | 25 | 45 | 122 | 0,25 | 24,8 | 65 |
