Серия M189

Концевые фрезы

Номер серииСерия M189
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок5
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниенет
Угол спирали45°
45°
Угол спирали
HM
Материал инструмента - твердый сплав
Не допускается осевое врезание
AlTiN
Покрытие инструмента AlTiN

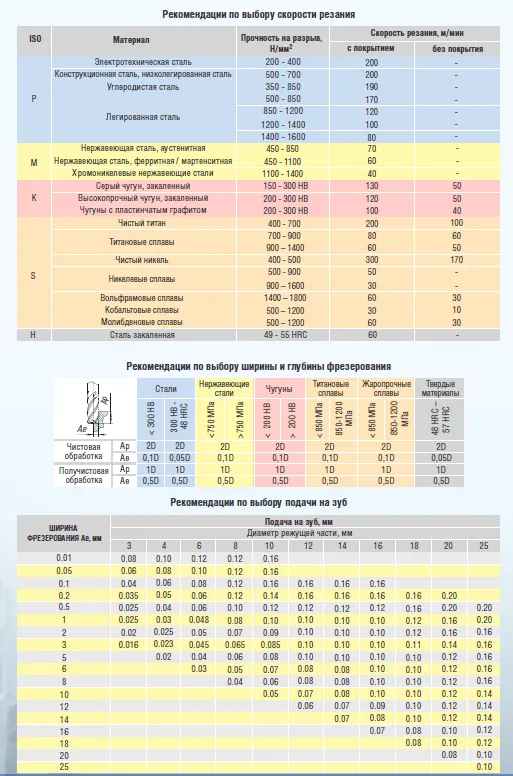

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
Sni ≤ 850 Мпа
Sni 850-1200 Мпа
P <300 HB
K ≤200 HB
H 48HRC—57HRC

Каталог фрез серии M189

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M189-050050 H24 --- 5 5 12 50 0,2 4,8 23
M189-050075 H24 --- 5 5 20 75 0,2 4,8 47
M189-060057 H24 M189-060057W H24 6 6 13 57 0,2 5,8 21
M189-060075 H24 M189-060075W H24 6 6 30 75 0,2 5,8 39
M189-080063 H24 M189-080063W H24 8 8 19 63 0,25 7,8 27
M189-080075 H24 M189-080075W H24 8 8 30 75 0,25 7,8 39
M189-080100 H24 M189-080100W H24 8 8 40 100 0,25 7,8 64
M189-100072 H24 M189-100072W H24 10 10 22 72 0,25 9,8 33
M189-100100 H24 M189-100100W H24 10 10 40 100 0,25 9,8 60
M189-100140 H24 M189-100140W H24 10 10 50 140 0,25 9,8 100
M189-120083 H24 M189-120083W H24 12 12 26 83 0,3 11,8 36
M189-120100 H24 M189-120100W H24 12 12 45 100 0,3 11,8 55
M189-120140 H24 M189-120140W H24 12 12 65 140 0,3 11,8 95
M189-140083 H24 M189-140083W H24 14 14 26 83 0,3 13,8 36
M189-140100 H24 M189-140100W H24 14 14 45 100 0,3 13,8 55
M189-140140 H24 M189-140140W H24 14 14 65 140 0,3 13,8 95
M189-160092R02 H24 M189-160092R02W H24 16 16 32 92 0,25 15,8 46
M189-160092 H24 M189-160092W H24 16 16 32 92 0,4 15,8 46
M189-160140R02 H24 M189-160140R02W H24 16 16 65 140 0,25 15,8 90
M189-160140 H24 M189-160140W H24 16 16 65 140 0,4 15,8 90
M189-180092R02 H24 M189-180092R02W H24 18 18 32 92 0,25 17,8 46
M189-180092 H24 M189-180092W H24 18 18 32 92 0,4 17,8 46
M189-180140R02 H24 M189-180140R02W H24 18 18 65 140 0,25 17,8 90
M189-180140 H24 M189-180140W H24 18 18 65 140 0,4 17,8 90
M189-200104R02 H24 M189-200104R02W H24 20 20 38 104 0,25 19,8 54
M189-200140R02 H24 M189-200140R02W H24 20 20 65 140 0,25 19,8 90
M189-250122R02 H24 M189-250122R02W H24 25 25 45 122 0,25 24,8 65
M189-250140R02 H24 M189-250140R02W H24 25 25 65 140 0,25 24,8 85
