Серия M186

Концевые фрезы

Номер серииСерия M186
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали50°
50°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

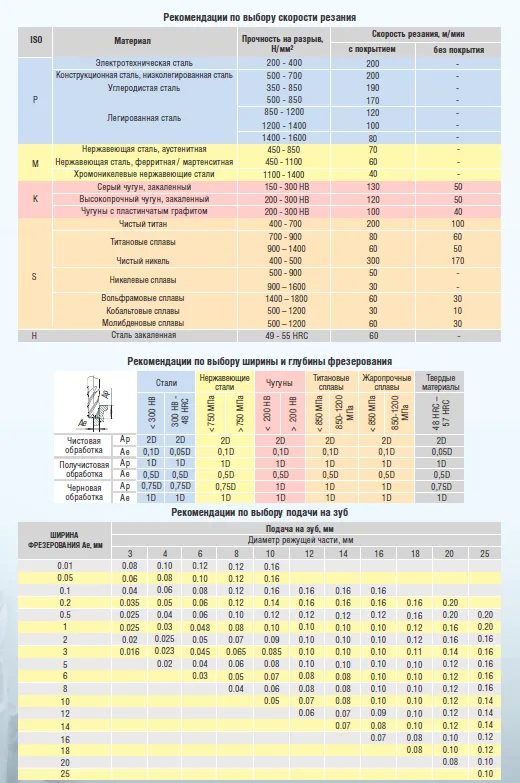

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
Sni ≤ 850 Мпа
Sni 850-1200 Мпа
P <300 HB
K ≤200 HB
H 48HRC—57HRC

Каталог фрез серии M186

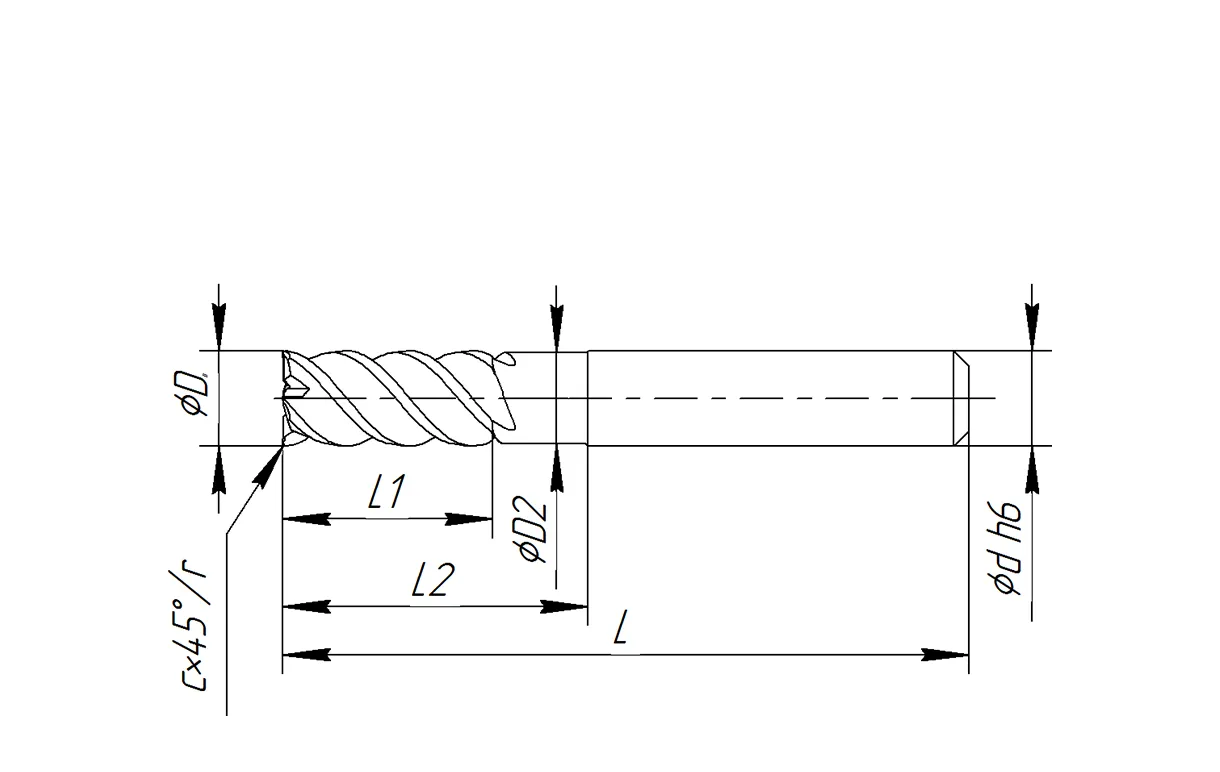

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M186-030050 H24 --- 3 3 12 50 0,15 2,9 22
M186-040050 H24 --- 4 4 11 50 0,15 3,9 22
M186-040062 H24 --- 4 4 16 62 0,15 3,9 34
M186-050050 H24 --- 5 5 12 50 0,25 4,8 23
M186-050075 H24 --- 5 5 20 75 0,25 4,8 47
M186-060057 H24 M186-060057W H24 6 6 13 57 0,25 5,8 21
M186-060075 H24 M186-060075W H24 6 6 30 75 0,25 5,8 39
M186-080063 H24 M186-080063W H24 8 8 19 63 0,25 7,8 27
M186-080075 H24 M186-080075W H24 8 8 30 75 0,25 7,8 39
M186-080100 H24 M186-080100W H24 8 8 40 100 0,25 7,8 64
M186-100072 H24 M186-100072W H24 10 10 22 72 0,25 9,8 33
M186-100100 H24 M186-100100W H24 10 10 40 100 0,25 9,8 60
M186-100140 H24 M186-100140W H24 10 10 50 140 0,25 9,8 100
M186-120083 H24 M186-120083W H24 12 12 26 83 0,25 11,8 36
M186-120100 H24 M186-120100W H24 12 12 45 100 0,25 11,8 55
M186-120140 H24 M186-120140W H24 12 12 65 140 0,25 11,8 95
M186-140083 H24 M186-140083W H24 14 14 26 83 0,25 13,8 36
M186-140100 H24 M186-140100W H24 14 14 45 100 0,25 13,8 55
M186-140140 H24 M186-140140W H24 14 14 65 140 0,25 13,8 95
M186-160092 H24 M186-160092W H24 16 16 32 92 0,25 15,8 46
M186-160140 H24 M186-160140W H24 16 16 65 140 0,25 15,8 90
M186-180092 H24 M186-180092W H24 18 18 32 92 0,25 17,8 46
M186-180140 H24 M186-180140W H24 18 18 65 140 0,25 17,8 90
M186-200104 H24 M186-200104W H24 20 20 32 104 0,25 19,8 54
M186-200140 H24 M186-200140W H24 20 20 65 140 0,25 19,8 90
M186-250122R02 H24 M186-250122R02W H24 25 25 45 122 0,25 24,8 65
