Серия M185

Концевые фрезы

Номер серииСерия M185
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Тип материала алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали50°
50°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

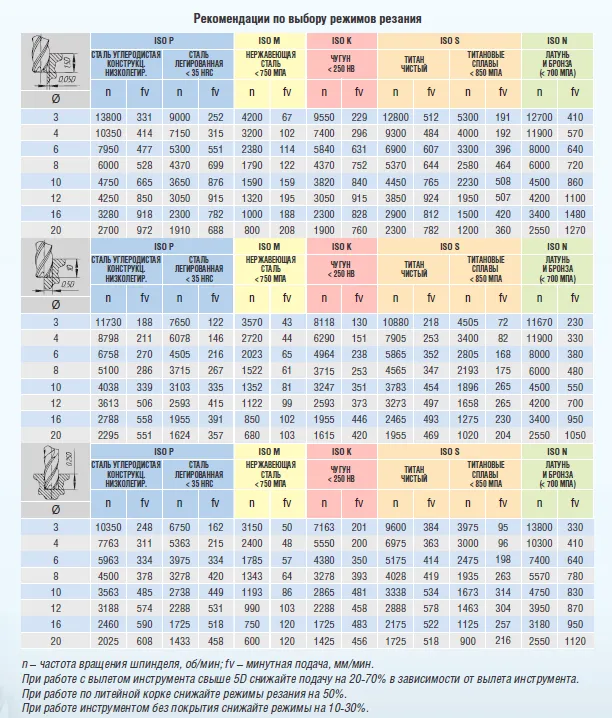

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

Выбрать режим резания
M ≤750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤200 HB
N 4%≤Si<12%

Каталог фрез серии M185

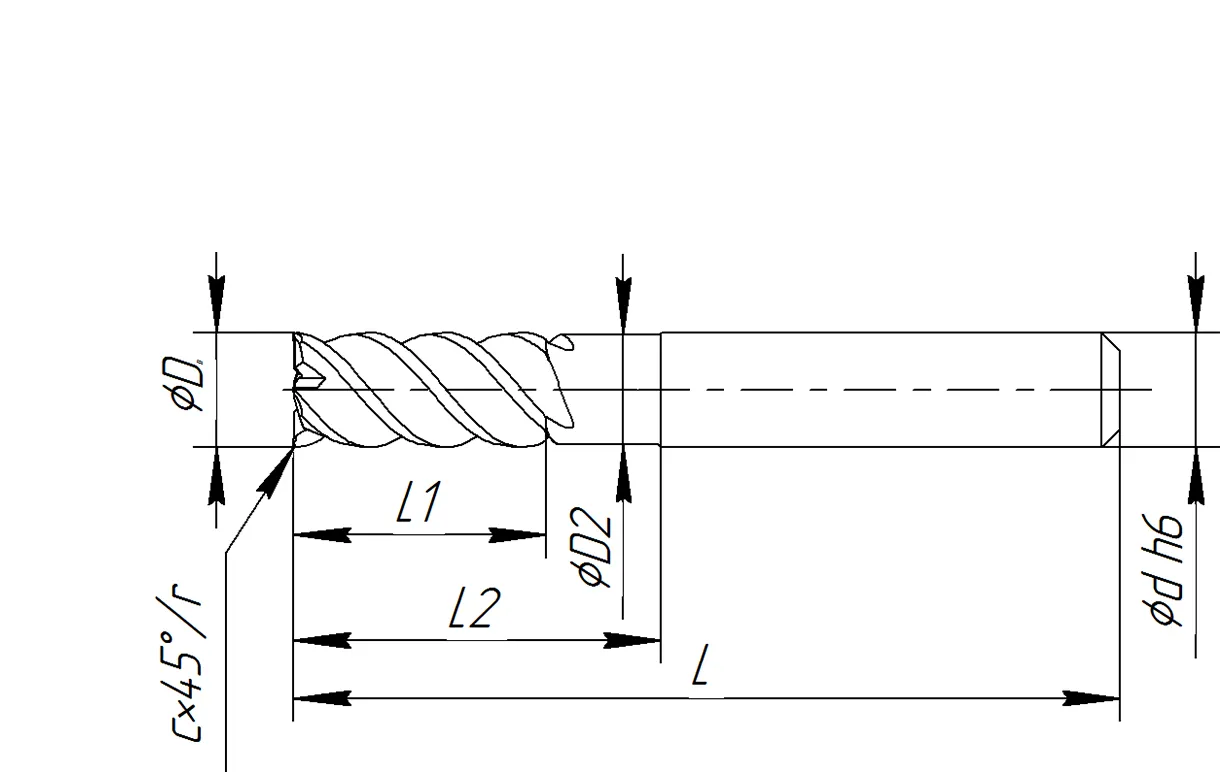

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M185-030050R02 H24 под заказ --- 3 3 8 50 0,25 - -
M185-040050R02 H24 под заказ --- 4 4 11 50 0,25 - -
M185-040062R02 H24 под заказ --- 4 4 11 62 0,25 3,9 34
M185-050050R02 H24 под заказ --- 5 5 12 50 0,25 - -
M185-050075R02 H24 под заказ --- 5 5 12 75 0,25 4,9 47
M185-060057R02 H24 под заказ M185-060057R02W H24 под заказ 6 6 13 57 0,25 - -
M185-060075R02 H24 под заказ M185-060075R02W H24 под заказ 6 6 13 75 0,25 5,8 39
M185-080063R02 H24 под заказ M185-080063R02W H24 под заказ 8 8 19 63 0,25 - -
M185-080075R02 H24 под заказ M185-080075R02W H24 под заказ 8 8 19 75 0,25 7,8 39
M185-080100R02 H24 под заказ M185-080100R02W H24 под заказ 8 8 19 100 0,25 7,8 64
M185-100072R02 H24 под заказ M185-100072R02W H24 под заказ 10 10 22 72 0,25 - -
M185-100100R02 H24 под заказ M185-100100R02W H24 под заказ 10 10 22 100 0,25 9,8 60
M185-100140R02 H24 под заказ M185-100140R02W H24 под заказ 10 10 22 140 0,25 9,8 100
M185-120083R02 H24 под заказ M185-120083R02W H24 под заказ 12 12 26 83 0,25 - -
M185-120100R02 H24 под заказ M185-120100R02W H24 под заказ 12 12 26 100 0,25 11,8 55
M185-120140R02 H24 под заказ M185-120140R02W H24 под заказ 12 12 26 140 0,25 11,8 95
M185-140083R02 H24 под заказ M185-140083R02W H24 под заказ 14 14 26 83 0,25 - -
M185-140100R02 H24 под заказ M185-140100R02W H24 под заказ 14 14 26 100 0,25 13,8 55
M185-140140R02 H24 под заказ M185-140140R02W H24 под заказ 14 14 26 140 0,25 13,8 95
M185-160092R02 H24 под заказ M185-160092R02W H24 под заказ 16 16 32 92 0,25 - -
M185-160140R02 H24 под заказ M185-160140R02W H24 под заказ 16 16 32 140 0,25 15,8 90
M185-180092R02 H24 под заказ M185-180092R02W H24 под заказ 18 18 32 92 0,25 - -
M185-180140R02 H24 под заказ M185-180140R02W H24 под заказ 18 18 32 140 0,25 17,8 90
M185-200104R02 H24 под заказ M185-200104R02W H24 под заказ 20 20 38 104 0,25 - -
M185-200140R02 H24 под заказ M185-200140R02W H24 под заказ 20 20 38 140 0,25 19,8 90
M185-200280R02 H24 под заказ M185-200280R02W H24 под заказ 20 20 38 280 0,25 19,8 180
M185-250122R02 H24 под заказ M185-250122R02W H24 под заказ 25 25 45 122 0,25 - -
M185-250280R02 H24 под заказ M185-250280R02W H24 под заказ 25 25 45 280 0,25 24,8 180
