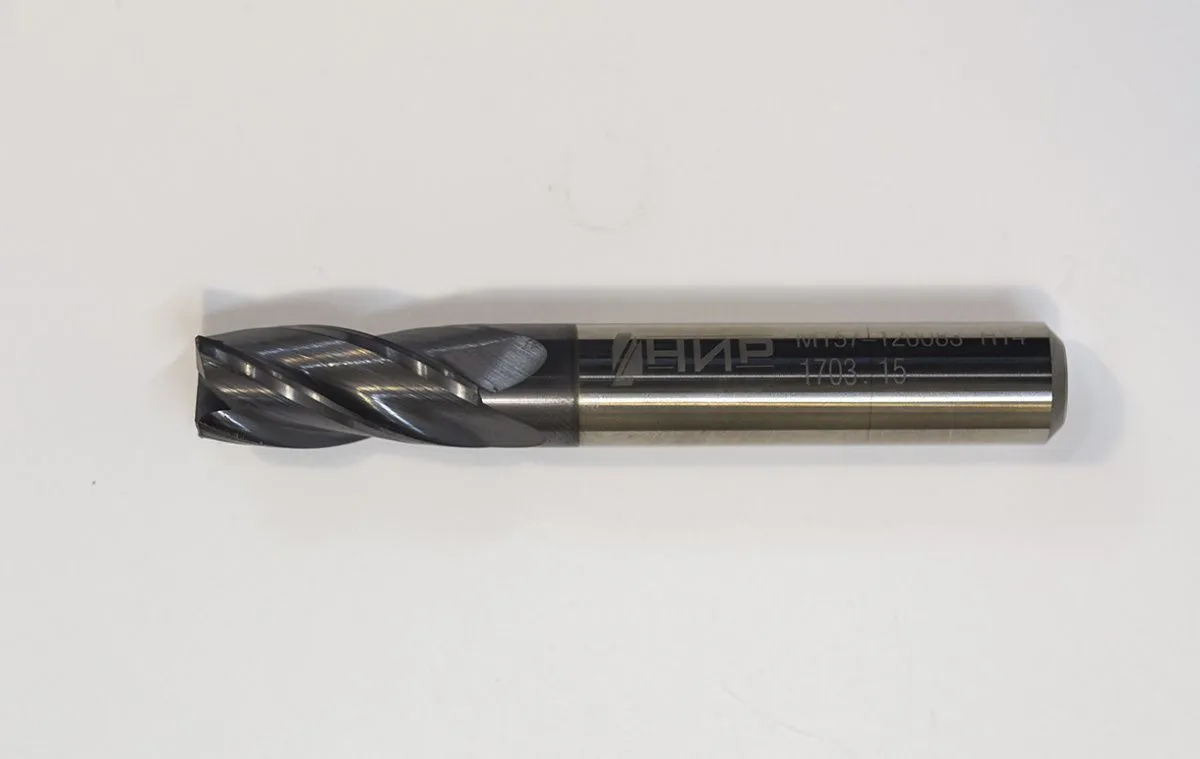

Серия M157

Концевые фрезы

Номер серииСерия M157
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Тип материала сталь, нержавеющая сталь, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали30°
30°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M >750 Мпа
H 48HRC—57HRC

Каталог фрез серии M157

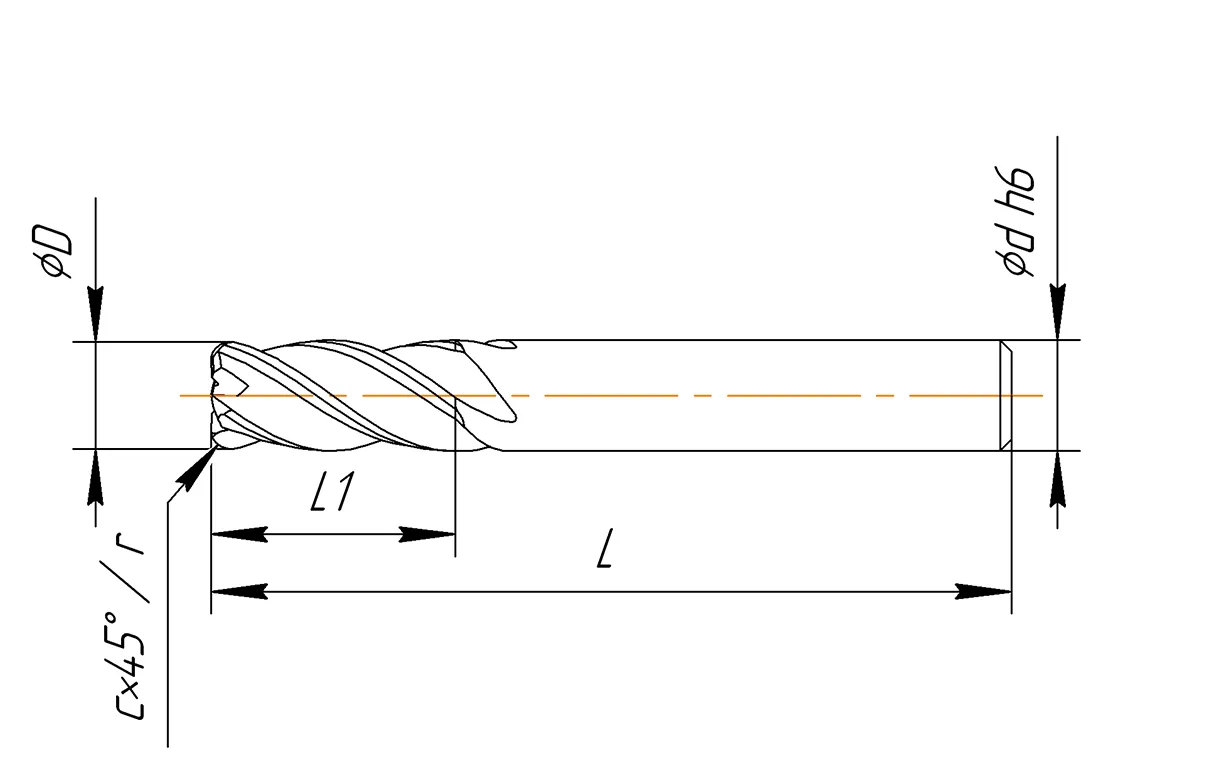

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M157-030050 H14 --- 3 3 12 50 0,2
M157-040050 H14 --- 4 4 11 50 0,2
M157-040062 H14 --- 4 4 16 62 0,2
M157-050050 H14 --- 5 5 12 50 0,2
M157-050075 H14 --- 5 5 20 75 0,2
M157-060057 H14 M157-060057W H14 6 6 13 57 0,2
M157-060075 H14 M157-060075W H14 6 6 30 75 0,2
M157-080063 H14 M157-080063W H14 8 8 19 63 0,25
M157-080075 H14 M157-080075W H14 8 8 30 75 0,25
M157-080100 H14 M157-080100W H14 8 8 40 100 0,25
M157-100072 H14 M157-100072W H14 10 10 22 72 0,25
M157-100100 H14 M157-100100W H14 10 10 40 100 0,25
M157-100140 H14 M157-100140W H14 10 10 50 140 0,25
M157-120083 H14 M157-120083W H14 12 12 26 83 0,3
M157-120100 H14 M157-120100W H14 12 12 45 100 0,3
M157-120140 H14 M157-120140W H14 12 12 65 140 0,3
M157-140083 H14 M157-140083W H14 14 14 26 83 0,3
M157-140100 H14 M157-140100W H14 14 14 45 100 0,3
M157-140140 H14 M157-140140W H14 14 14 65 140 0,3
M157-160092R02 H14 M157-160092R02W H14 16 16 32 92 0,25
M157-160092 H14 M157-160092W H14 16 16 32 92 0,4
M157-160140R02 H14 M157-160140R02W H14 16 16 65 140 0,25
M157-160140 H14 M157-160140W H14 16 16 65 140 0,4
M157-180092R02 H14 M157-180092R02W H14 18 18 32 92 0,25
M157-180092 H14 M157-180092W H14 18 18 32 92 0,4
M157-180140R02 H14 M157-180140R02W H14 18 18 65 140 0,25
M157-180140 H14 M157-180140W H14 18 18 65 140 0,4
M157-200104R02 H14 M157-200104R02W H14 20 20 38 104 0,25
M157-200140R02 H14 M157-200140R02W H14 20 20 65 140 0,25
M157-250122R02 H14 M157-250122R02W H14 25 25 45 122 0,25
