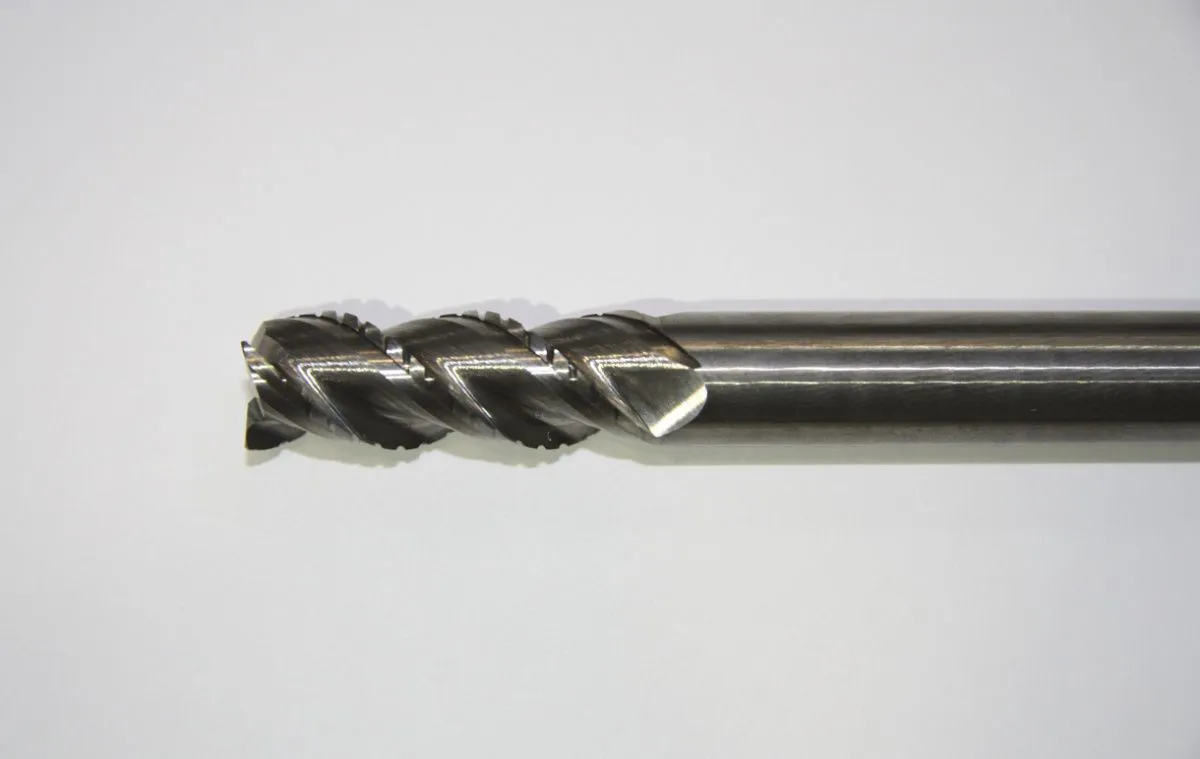

Серия M152
Черновые фрезы для обработки алюминия
Черновые фрезы для обработки алюминия
Номер серии | Серия M152 |
Антивибр. геометрия | Да |
Тип обработки | Черновая обработка |
Подвод СОЖ (наружный) | да |
Подвод СОЖ (внутренний) | на заказ |
Направление спирали | правое |
Кол-во режущих кромок | 3 |
Хвостовик Weldon | на заказ |
Тип материала | алюминий, медь, пластик, бронза, латунь |
Материал инструмента | Твердый сплав |
Осевое врезание | да |
Угол спирали | 45° |

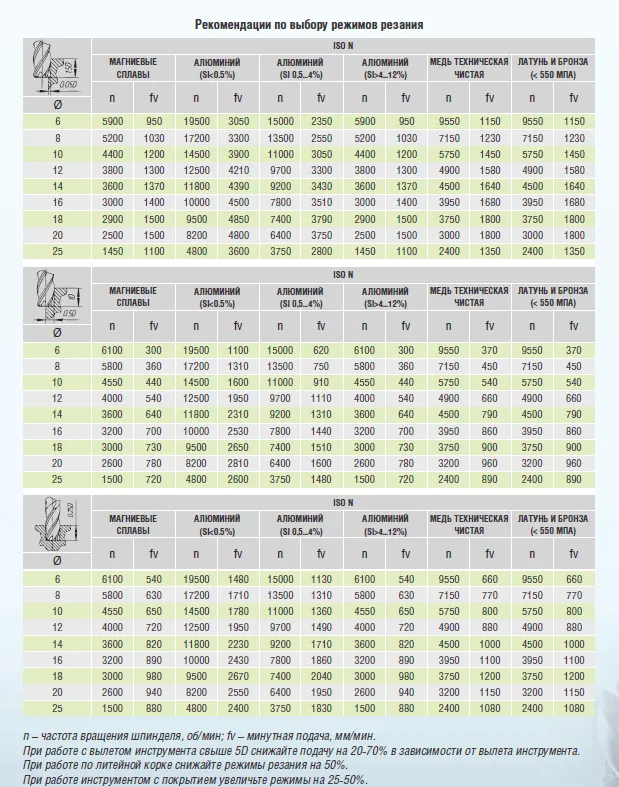

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
P
<300 HB
N
4%≤Si<12%

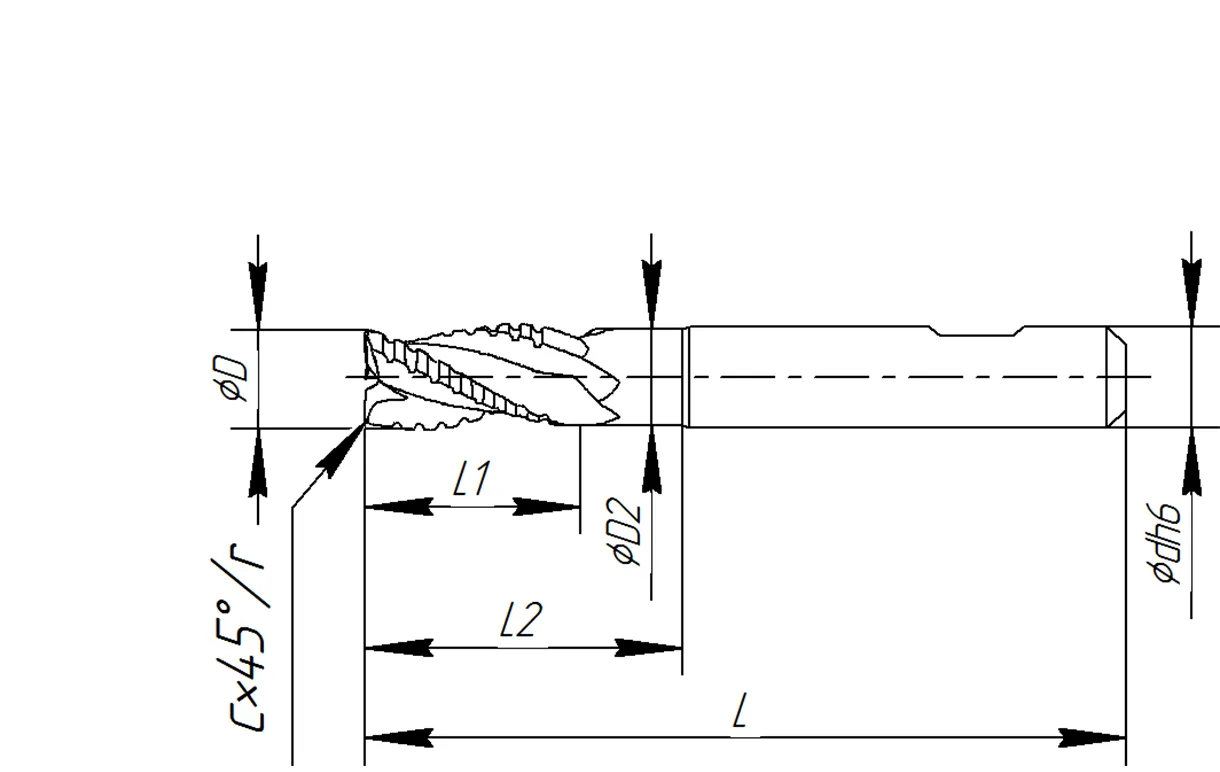

Каталог фрез серии M152
ОБОЗНАЧЕНИЕ, DIN6535HA (БЕЗ ПОКРЫТИЯ) | ОБОЗНАЧЕНИЕ, DIN6535HА (ПОКРЫТИЕ ZrN) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M152-050050 H20 под заказ | M152-050050 H23 под заказ | 5 | 5 | 12 | 50 | 0,2 | 4,8 | 23 | ||||||||
M152-050075 H20 под заказ | M152-050075 H23 под заказ | 5 | 5 | 18 | 75 | 0,2 | 4,8 | 47 | ||||||||
M152-060057 H20 под заказ | M152-060057 H23 под заказ | 6 | 6 | 13 | 57 | 0,2 | 5,8 | 21 | ||||||||
M152-060075 H20 под заказ | M152-060075 H23 под заказ | 6 | 6 | 20 | 75 | 0,2 | 5,8 | 39 | ||||||||
M152-080063 H20 под заказ | M152-080063 H23 под заказ | 8 | 8 | 16 | 63 | 0,25 | 7,8 | 27 | ||||||||
M152-080075 H20 под заказ | M152-080075 H23 под заказ | 8 | 8 | 24 | 75 | 0,25 | 7,8 | 39 | ||||||||
M152-080100 H20 под заказ | M152-080100 H23 под заказ | 8 | 8 | 24 | 100 | 0,25 | 7,8 | 64 | ||||||||
M152-100072 H20 под заказ | M152-100072 H23 под заказ | 10 | 10 | 19 | 72 | 0,25 | 9,8 | 33 | ||||||||
M152-100100 H20 под заказ | M152-100100 H23 под заказ | 10 | 10 | 30 | 100 | 0,25 | 9,8 | 60 | ||||||||
M152-100140 H20 под заказ | M152-100140 H23 под заказ | 10 | 10 | 30 | 140 | 0,25 | 9,8 | 100 | ||||||||
M152-120083 H20 под заказ | M152-120083 H23 под заказ | 12 | 12 | 22 | 83 | 0,3 | 11,8 | 36 | ||||||||
M152-120100 H20 под заказ | M152-120100 H23 под заказ | 12 | 12 | 33 | 100 | 0,3 | 11,8 | 55 | ||||||||
M152-120140 H20 под заказ | M152-120140 H23 под заказ | 12 | 12 | 33 | 140 | 0,3 | 11,8 | 95 | ||||||||
M152-140083 H20 под заказ | M152-140083 H23 под заказ | 14 | 14 | 22 | 83 | 0,3 | 13,8 | 36 | ||||||||
M152-140100 H20 под заказ | M152-140100 H23 под заказ | 14 | 14 | 33 | 100 | 0,3 | 13,8 | 55 | ||||||||
M152-140140 H20 под заказ | M152-140140 H23 под заказ | 14 | 14 | 33 | 140 | 0,3 | 13,8 | 95 | ||||||||
M152-160092 H20 под заказ | M152-160092 H23 под заказ | 16 | 16 | 28 | 92 | 0,4 | 15,8 | 46 | ||||||||
M152-160092R02 H20 под заказ | M152-160092R02 H23 под заказ | 16 | 16 | 28 | 92 | 0,25 | 15,8 | 46 | ||||||||
M152-160140 H20 под заказ | M152-160140 H23 под заказ | 16 | 16 | 45 | 140 | 0,4 | 15,8 | 90 | ||||||||
M152-160140R02 H20 под заказ | M152-160140R02 H23 под заказ | 16 | 16 | 45 | 140 | 0,25 | 15,8 | 90 | ||||||||
M152-180092 H20 под заказ | M152-180092 H23 под заказ | 18 | 18 | 28 | 92 | 0,4 | 17,8 | 46 | ||||||||
M152-180092R02 H20 под заказ | M152-180092R02 H23 под заказ | 18 | 18 | 28 | 92 | 0,25 | 17,8 | 46 | ||||||||
M152-180140 H20 под заказ | M152-180140 H23 под заказ | 18 | 18 | 45 | 140 | 0,4 | 17,8 | 90 | ||||||||
M152-180140R02 H20 под заказ | M152-180140R02 H23 под заказ | 18 | 18 | 45 | 140 | 0,25 | 17,8 | 90 | ||||||||
M152-200104R02 H20 под заказ | M152-200104R02 H23 под заказ | 20 | 20 | 38 | 104 | 0,25 | 19,8 | 54 | ||||||||
M152-200140R02 H20 под заказ | M152-200140R02 H23 под заказ | 20 | 20 | 60 | 140 | 0,25 | 19,8 | 90 | ||||||||
M152-200240R02 H20 под заказ | M152-200240R02 H23 под заказ | 20 | 20 | 60 | 240 | 0,25 | 19,8 | 180 | ||||||||
M152-250122R02 H20 под заказ | M152-250122R02 H23 под заказ | 25 | 25 | 45 | 122 | 0,25 | 24,8 | 65 |
