Серия M146

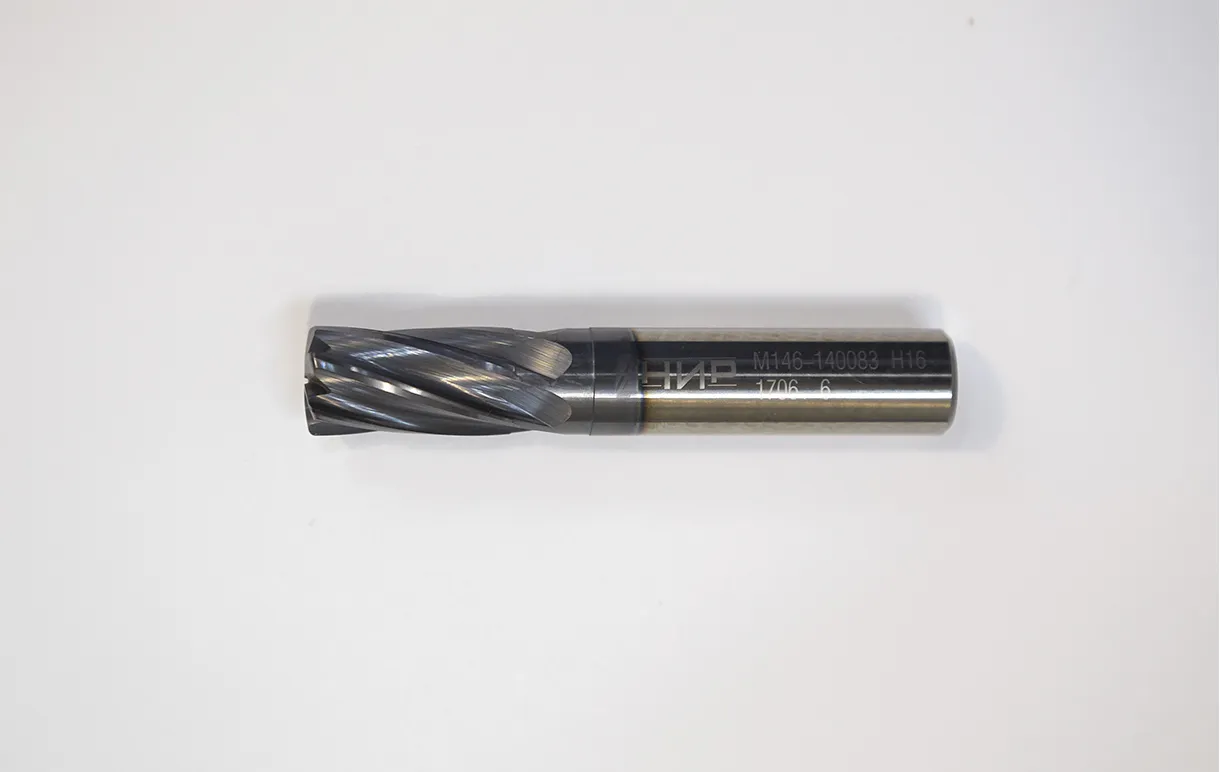

Концевые фрезы с двойным радиусом

Номер серииСерия M146
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок6
Хвостовик Weldonнет
Тип материала сталь, нержавеющая сталь, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниенет
Угол спирали20°
20°
Угол спирали
HM
Материал инструмента - твердый сплав
Не допускается осевое врезание
Работать без смазочно-охлаждающей жидкости
Покрытие инструмента TiAlSiN

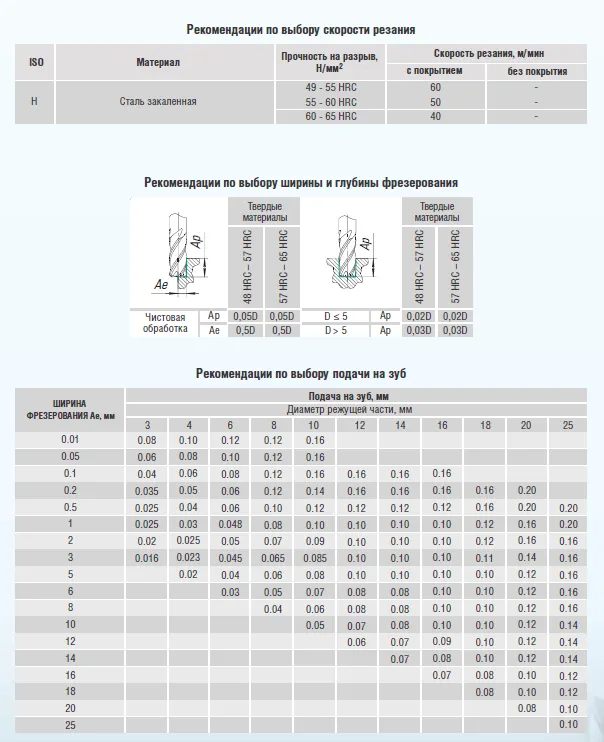

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

H 48HRC—57HRC

Каталог фрез серии M146

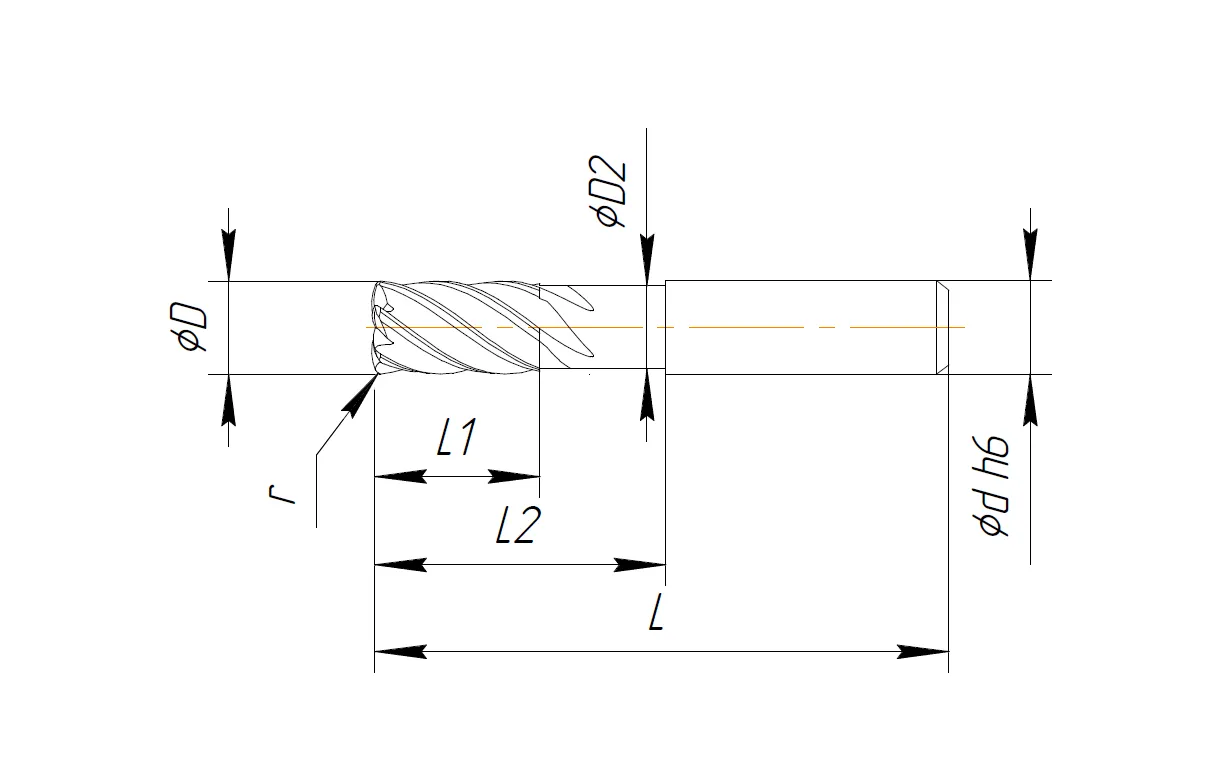

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M146-060057 H16 6 6 13 57 0,4 5,8 21 9 0,2 1,3 0,8
M146-060075 H16 6 6 13 75 0,4 5,8 39 9 0,2 1,3 0,8
M146-080063 H16 8 8 16 63 0,5 7,8 27 12 0,27 1,7 1,1
M146-080100 H16 8 8 16 100 0,5 7,8 64 12 0,27 1,7 1,1
M146-100072 H16 10 10 19 72 0,6 9,8 33 15 0,33 2,2 1,3
M146-100100 H16 10 10 19 100 0,6 9,8 60 15 0,33 2,2 1,3
M146-100140 H16 10 10 19 140 0,6 9,8 95 15 0,33 2,2 1,3
M146-120083 H16 12 12 22 83 0,8 11,8 36 18 0,4 2,6 1,6
M146-120100 H16 12 12 22 100 0,8 11,8 55 18 0,4 2,6 1,6
M146-120140 H16 12 12 22 140 0,8 11,8 95 18 0,4 2,6 1,6
M146-140083 H16 14 14 26 83 1 13,8 36 21 0,47 2,6 1,6
M146-140140 H16 14 14 26 140 1 13,8 95 21 0,47 2,6 1,6
M146-160092 H16 16 16 32 92 1 15,8 46 24 0,54 3,4 2,1
M146-160140 H16 16 16 32 140 1 15,8 90 24 0,54 3,4 2,1
M146-180092 H16 18 18 32 92 1,2 17,8 46 27 0,6 3,4 2,1
M146-180140 H16 18 18 32 140 1,2 17,8 90 27 0,6 3,4 2,1
M146-200104 H16 20 20 38 104 1,2 19,8 54 30 0,67 4,3 2,6
M146-200140 H16 20 20 38 140 1,2 19,8 90 30 0,67 4,3 2,6
