Серия M145
Чистовые концевые фрезы
Чистовые концевые фрезы
| Номер серии | Серия M145 |
| Антивибр. геометрия | Нет |
| Тип обработки | Чистовая обработка |
| Подвод СОЖ (наружный) | да |
| Подвод СОЖ (внутренний) | на заказ |
| Направление спирали | правое |
| Кол-во режущих кромок | 6 |
| Тип материала | алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь |
| Материал инструмента | Твердый сплав |
| Осевое врезание | нет |
| Угол спирали | 50° |

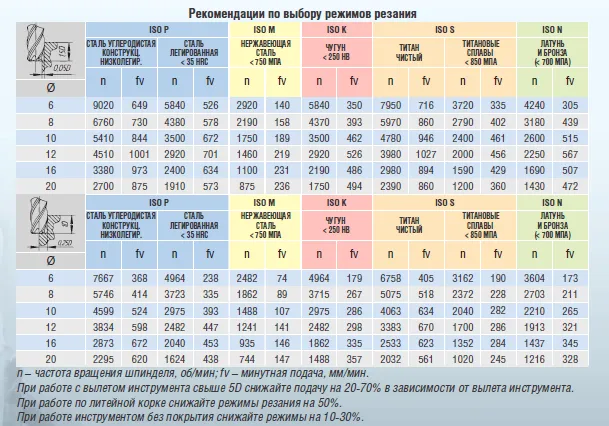

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
P
<300 HB
K
≤200 HB
N
4%≤Si<12%

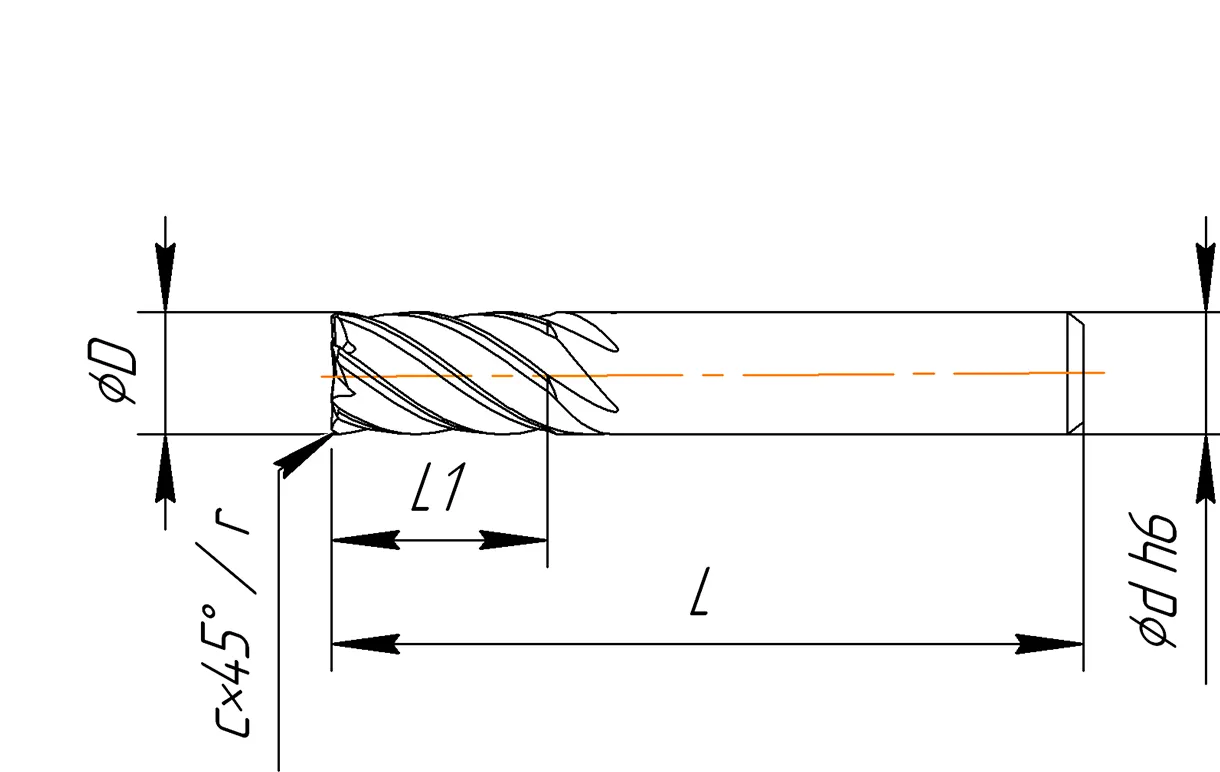

Каталог фрез серии M145
| ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) | ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M145-060057 H24 под заказ | M145-060057W H24 под заказ | 6 | 6 | 13 | 57 | 0,2 | ||||||||||
| M145-060075 H24 под заказ | M145-060075W H24 под заказ | 6 | 6 | 30 | 75 | 0,2 | ||||||||||
| M145-080063 H24 под заказ | M145-080063W H24 под заказ | 8 | 8 | 19 | 63 | 0,25 | ||||||||||
| M145-080075 H24 под заказ | M145-080075W H24 под заказ | 8 | 8 | 30 | 75 | 0,25 | ||||||||||
| M145-080100 H24 под заказ | M145-080100W H24 под заказ | 8 | 8 | 40 | 100 | 0,25 | ||||||||||
| M145-100072 H24 под заказ | M145-100072W H24 под заказ | 10 | 10 | 22 | 72 | 0,25 | ||||||||||
| M145-100100 H24 под заказ | M145-100100W H24 под заказ | 10 | 10 | 40 | 100 | 0,25 | ||||||||||
| M145-100140 H24 под заказ | M145-100140W H24 под заказ | 10 | 10 | 50 | 140 | 0,25 | ||||||||||
| M145-120083 H24 под заказ | M145-120083W H24 под заказ | 12 | 12 | 26 | 83 | 0,3 | ||||||||||
| M145-120100 H24 под заказ | M145-120100W H24 под заказ | 12 | 12 | 45 | 100 | 0,3 | ||||||||||
| M145-120140 H24 под заказ | M145-120140W H24 под заказ | 12 | 12 | 65 | 140 | 0,3 | ||||||||||
| M145-140083 H24 под заказ | M145-140083W H24 под заказ | 14 | 14 | 26 | 83 | 0,3 | ||||||||||
| M145-140100 H24 под заказ | M145-140100W H24 под заказ | 14 | 14 | 45 | 100 | 0,3 | ||||||||||
| M145-140140 H24 под заказ | M145-140140W H24 под заказ | 14 | 14 | 65 | 140 | 0,3 | ||||||||||
| M145-160092 H24 под заказ | M145-160092W H24 под заказ | 16 | 16 | 32 | 92 | 0,4 | ||||||||||
| M145-160092R02 H24 под заказ | M145-160092R02W H24 под заказ | 16 | 16 | 32 | 92 | 0,25 | ||||||||||
| M145-160140 H24 под заказ | M145-160140W H24 под заказ | 16 | 16 | 65 | 140 | 0,4 | ||||||||||
| M145-160140R02 H24 под заказ | M145-160140R02W H24 под заказ | 16 | 16 | 65 | 140 | 0,25 | ||||||||||
| M145-180092 H24 под заказ | M145-180092W H24 под заказ | 18 | 18 | 32 | 92 | 0,4 | ||||||||||
| M145-180092R02 H24 под заказ | M145-180092R02W H24 под заказ | 18 | 18 | 32 | 92 | 0,25 | ||||||||||
| M145-180140 H24 под заказ | M145-180140W H24 под заказ | 18 | 18 | 65 | 140 | 0,4 | ||||||||||
| M145-180140R02 H24 под заказ | M145-180140R02W H24 под заказ | 18 | 18 | 65 | 140 | 0,25 | ||||||||||
| M145-200104R02 H24 под заказ | M145-200104R02W H24 под заказ | 20 | 20 | 38 | 104 | 0,25 | ||||||||||
| M145-200140R02 H24 под заказ | M145-200140R02W H24 под заказ | 20 | 20 | 65 | 140 | 0,25 | ||||||||||
| M145-250122R02 H24 под заказ | M145-250122R02W H24 под заказ | 25 | 25 | 45 | 122 | 0,25 |
