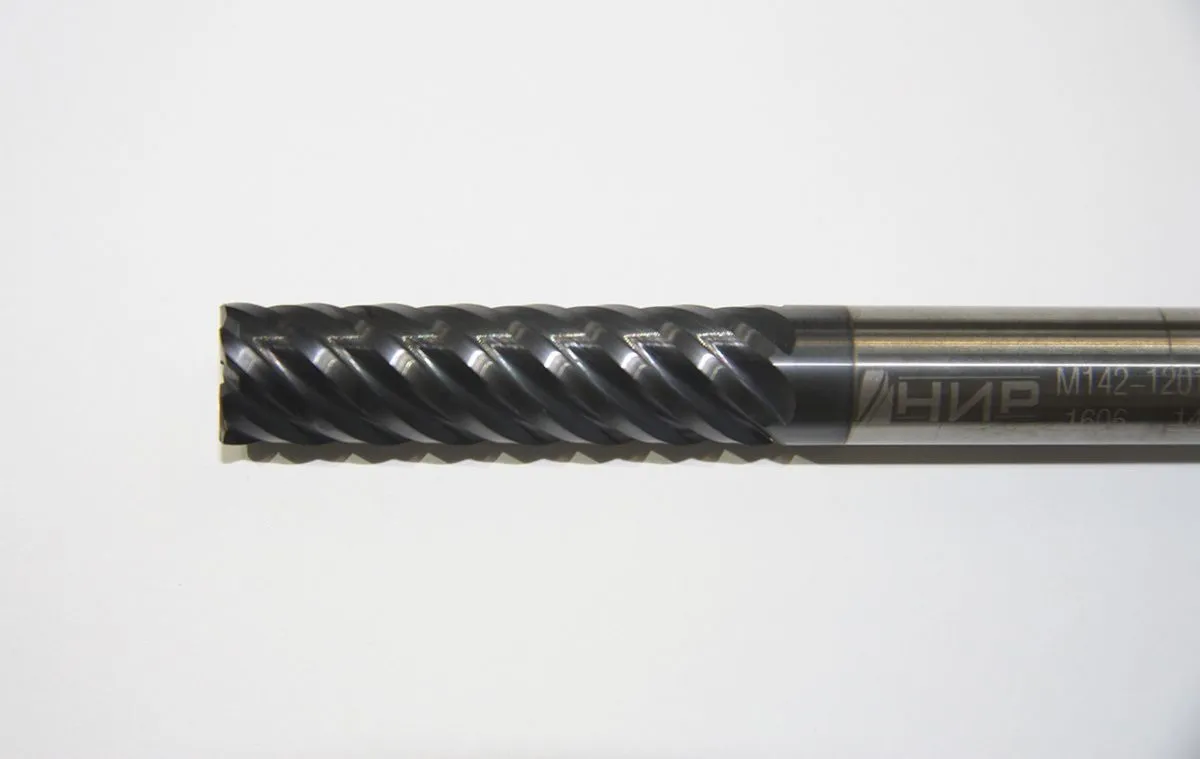

Серия M142

Чистовые концевые фрезы

Номер серииСерия M142
Антивибр. геометрияНет
Тип обработкиЧистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок6
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниенет
Угол спирали45°
45°
Угол спирали
HM
Материал инструмента - твердый сплав
Не допускается осевое врезание
AlTiN
Покрытие инструмента AlTiN

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
Sni ≤ 850 Мпа
Sni 850-1200 Мпа
P <300 HB
K ≤200 HB
H 48HRC—57HRC

Каталог фрез серии M142

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HB (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M142-060057 H24 M142-060057W H24 6 6 13 57 0,2
M142-060075 H24 M142-060075W H24 6 6 30 75 0,2
M142-080063 H24 M142-080063W H24 8 8 19 63 0,25
M142-080075 H24 M142-080075W H24 8 8 30 75 0,25
M142-080100 H24 M142-080100W H24 8 8 40 100 0,25
M142-100072 H24 M142-100072W H24 10 10 22 72 0,25
M142-100100 H24 M142-100100W H24 10 10 40 100 0,25
M142-100140 H24 M142-100140W H24 10 10 50 140 0,25
M142-120083 H24 M142-120083W H24 12 12 26 83 0,3
M142-120100 H24 M142-120100W H24 12 12 45 100 0,3
M142-120140 H24 M142-120140W H24 12 12 65 140 0,3
M142-140083 H24 M142-140083W H24 14 14 26 83 0,3
M142-140100 H24 M142-140100W H24 14 14 45 100 0,3
M142-140140 H24 M142-140140W H24 14 14 65 140 0,3
M142-160092R02 H24 M142-160092R02W H24 16 16 32 92 0,25
M142-160092 H24 M142-160092W H24 16 16 32 92 0,4
M142-160140R02 H24 M142-160140R02W H24 16 16 65 140 0,25
M142-160140 H24 M142-160140W H24 16 16 65 140 0,4
M142-180092R02 H24 M142-180092R02W H24 18 18 32 92 0,25
M142-180092 H24 M142-180092W H24 18 18 32 92 0,4
M142-180140R02 H24 M142-180140R02W H24 18 18 65 140 0,25
M142-180140 H24 M142-180140W H24 18 18 65 140 0,4
M142-200104R02 H24 M142-200104R02W H24 20 20 38 104 0,25
M142-200140R02 H24 M142-200140R02W H24 20 20 65 140 0,25
M142-250122R02 H24 M142-250122R02W H24 25 25 45 122 0,25
