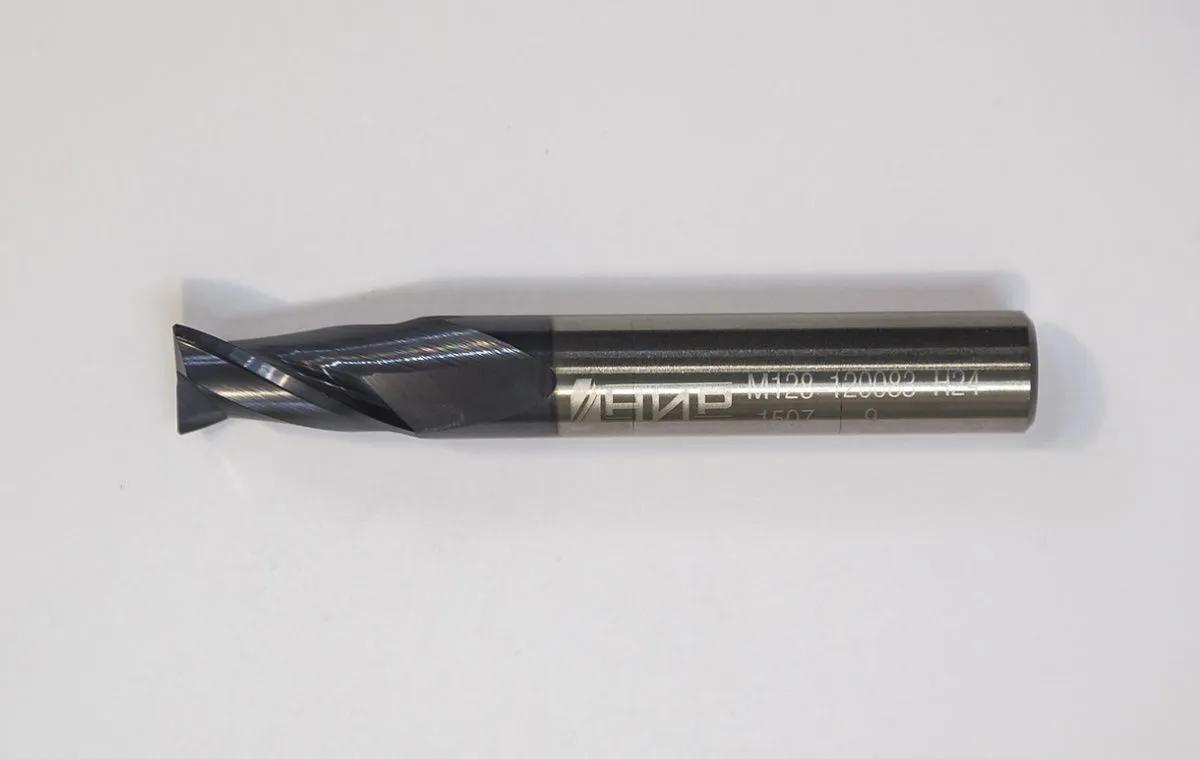

Серия M128

Концевые фрезы для обработки пазов

Номер серииСерия M128
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок2
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали30°
30°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

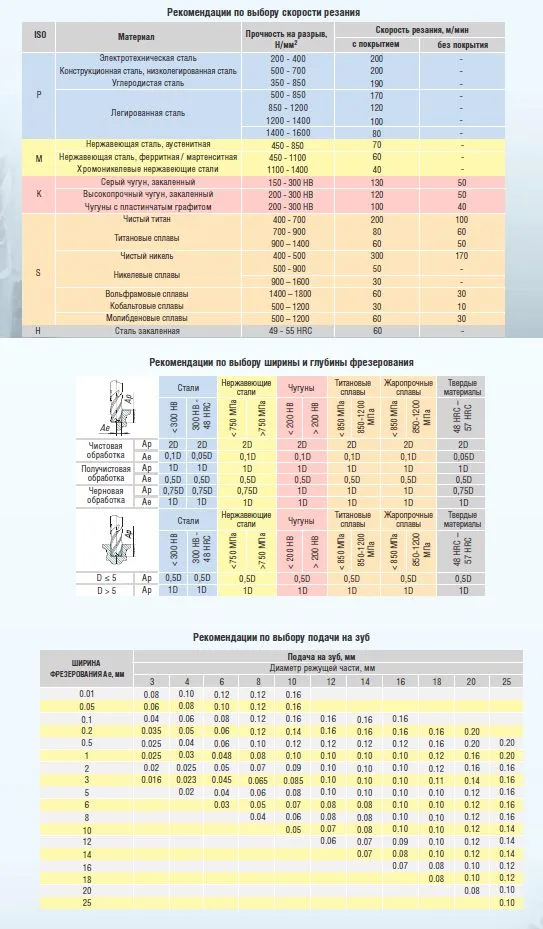

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

Выбрать режим резания
M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
Sni ≤ 850 Мпа
Sni 850-1200 Мпа
P <300 HB
K ≤200 HB
H 48HRC—57HRC

Каталог фрез серии M128

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M128-030050 H24 под заказ --- 3 3 12 50 0,2
M128-040050 H24 под заказ --- 4 4 8 50 0,2
M128-040062 H24 под заказ --- 4 4 16 62 0,2
M128-050050 H24 под заказ --- 5 5 9 50 0,2
M128-050075 H24 под заказ --- 5 5 20 75 0,2
M128-060057 H24 под заказ M128-060057W H24 под заказ 6 6 10 57 0,2
M128-060075 H24 под заказ M128-060075W H24 под заказ 6 6 30 75 0,2
M128-080063 H24 под заказ M128-080063W H24 под заказ 8 8 16 63 0,25
M128-080075 H24 под заказ M128-080075W H24 под заказ 8 8 30 75 0,25
M128-080100 H24 под заказ M128-080100W H24 под заказ 8 8 40 100 0,25
M128-100072 H24 под заказ M128-100072W H24 под заказ 10 10 19 72 0,25
M128-100100 H24 под заказ M128-100100W H24 под заказ 10 10 40 100 0,25
M128-100140 H24 под заказ M128-100140W H24 под заказ 10 10 50 140 0,25
M128-120083 H24 под заказ M128-120083W H24 под заказ 12 12 22 83 0,3
M128-120100 H24 под заказ M128-120100W H24 под заказ 12 12 45 100 0,3
M128-120140 H24 под заказ M128-120140W H24 под заказ 12 12 65 140 0,3
M128-140083 H24 под заказ M128-140083W H24 под заказ 14 14 26 83 0,3
M128-140100 H24 под заказ M128-140100W H24 под заказ 14 14 45 100 0,3
M128-140140 H24 под заказ M128-140140W H24 под заказ 14 14 65 140 0,3
M128-160092 H24 под заказ M128-160092W H24 под заказ 16 16 26 92 0,4
M128-160092R02 H24 под заказ M128-160092R02W H24 под заказ 16 16 26 92 0,25
M128-160140 H24 под заказ M128-160140W H24 под заказ 16 16 65 140 0,4
M128-160140R02 H24 под заказ M128-160140R02W H24 под заказ 16 16 65 140 0,25
M128-180092 H24 под заказ M128-180092W H24 под заказ 18 18 32 92 0,4
M128-180092R02 H24 под заказ M128-180092R02W H24 под заказ 18 18 32 92 0,25
M128-180140 H24 под заказ M128-180140W H24 под заказ 18 18 65 140 0,4
M128-180140R02 H24 под заказ M128-180140R02W H24 под заказ 18 18 65 140 0,25
M128-200104R02 H24 под заказ M128-200104R02W H24 под заказ 20 20 32 104 0,25
M128-200140R02 H24 под заказ M128-200140R02W H24 под заказ 20 20 65 140 0,25
M128-250122R02 H24 под заказ M128-250122R02W H24 под заказ 25 25 45 122 0,25
