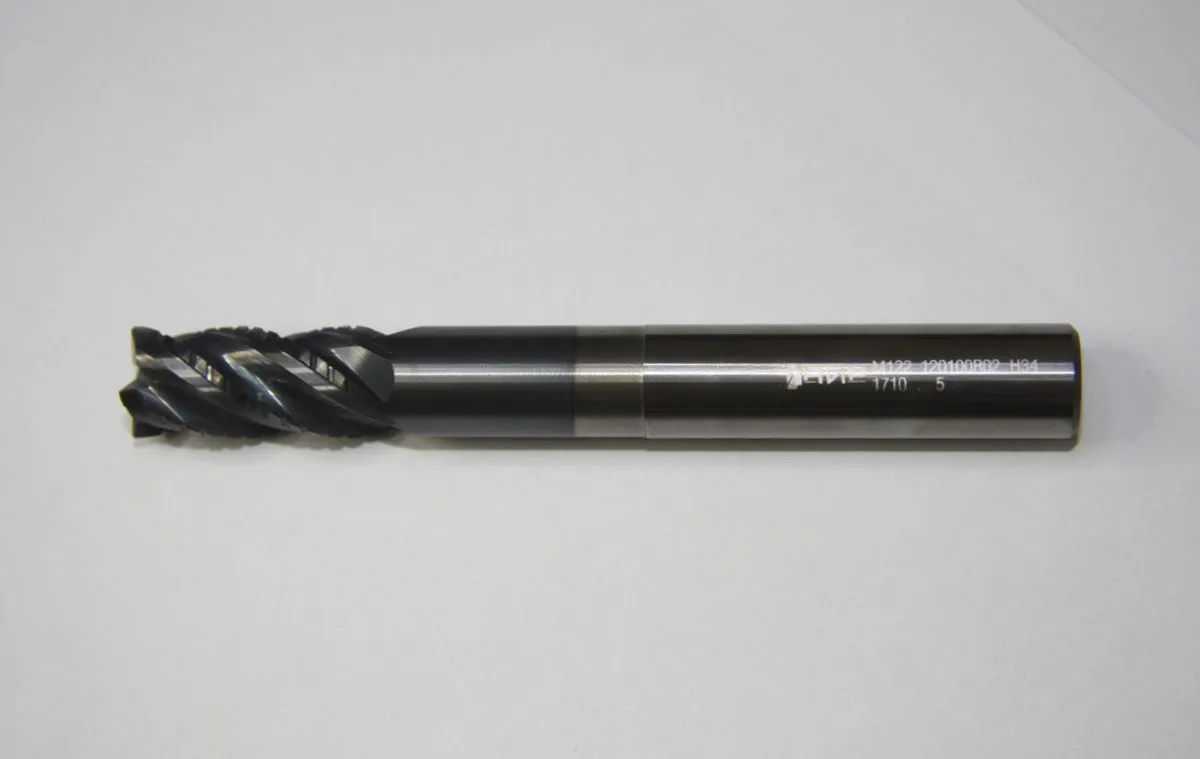

Серия M122

Черновые фрезы со стружколомом

Номер серииСерия M122
Антивибр. геометрияДа
Тип обработкиЧерновая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Тип материала сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали37°
37°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

Выбрать режим резания
M ≤750 Мпа
M >750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
Sni ≤ 850 Мпа
Sni 850-1200 Мпа
P <300 HB
K ≤200 HB
H 48HRC—57HRC

Каталог фрез серии M122

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M122-040050 H34 под заказ --- 4 4 8 50 0,2 3,9 22
M122-040062 H34 под заказ --- 4 4 8 62 0,2 3,9 34
M122-040057R02D6 H34 под заказ --- 4 6 8 57 0,2 3,9 14
M122-050050 H34 под заказ --- 5 5 10 50 0,25 4,9 23
M122-050075 H34 под заказ --- 5 5 10 75 0,25 4,9 47
M122-050057R02D6 H34 под заказ --- 5 6 10 57 0,25 4,9 18
M122-060057 H34 под заказ M122-060057W H34 под заказ 6 6 13 57 0,3 5,8 21
M122-060075 H34 под заказ M122-060075W H34 под заказ 6 6 13 75 0,3 5,8 39
M122-070063R02D8 H34 под заказ M122-070063R02D8W H34 под заказ 7 8 19 63 0,4 6,8 27
M122-080063 H34 под заказ M122-080063W H34 под заказ 8 8 19 63 0,4 7,8 27
M122-080063R02 H34 под заказ M122-080063R02W H34 под заказ 8 8 19 63 0,25 7,8 27
M122-080075 H34 под заказ M122-080075W H34 под заказ 8 8 19 75 0,4 7,8 39
M122-080075R02 H34 под заказ M122-080075R02W H34 под заказ 8 8 19 75 0,25 7,8 39
M122-080100 H34 под заказ M122-080100W H34 под заказ 8 8 19 100 0,4 7,8 64
M122-080100R02 H34 под заказ M122-080100R02W H34 под заказ 8 8 19 100 0,25 7,8 64
M122-090072R02D10 H34 под заказ M122-090072R02D10W H34 под заказ 9 10 22 72 0,25 8,8 33
M122-100072R02 H34 под заказ M122-100072R02W H34 под заказ 10 10 22 72 0,25 9,8 33
M122-100100R02 H34 под заказ M122-100100R02W H34 под заказ 10 10 22 100 0,25 9,8 60
M122-100140R02 H34 под заказ M122-100140R02W H34 под заказ 10 10 22 140 0,25 9,8 100
M122-120083R02 H34 под заказ M122-120083R02W H34 под заказ 12 12 26 83 0,25 11,8 36
M122-120100R02 H34 под заказ M122-120100R02W H34 под заказ 12 12 26 100 0,25 11,8 55
M122-120140R02 H34 под заказ M122-120140R02W H34 под заказ 12 12 26 140 0,25 11,8 95
M122-140083R02 H34 под заказ M122-140083R02W H34 под заказ 14 14 26 83 0,25 13,8 36
M122-140100R02 H34 под заказ M122-140100R02W H34 под заказ 14 14 26 100 0,25 13,8 55
M122-140140R02 H34 под заказ M122-140140R02W H34 под заказ 14 14 26 140 0,25 13,8 95
M122-160092R02 H34 под заказ M122-160092R02W H34 под заказ 16 16 32 92 0,25 15,8 46
M122-160140R02 H34 под заказ M122-160140R02W H34 под заказ 16 16 32 140 0,25 15,8 90
M122-180092R02 H34 под заказ M122-180092R02W H34 под заказ 18 18 32 92 0,25 17,8 46
M122-180140R02 H34 под заказ M122-180140R02W H34 под заказ 18 18 32 140 0,25 17,8 90
M122-200104R02 H34 под заказ M122-200104R02W H34 под заказ 20 20 38 104 0,25 19,8 54
M122-200140R02 H34 под заказ M122-200140R02W H34 под заказ 20 20 38 140 0,25 19,8 90
M122-250122R02 H34 под заказ M122-250122R02W H34 под заказ 25 25 45 122 0,25 24,8 65
M122-250140R02 H34 под заказ M122-250140R02W H34 под заказ 25 25 45 140 0,25 24,8 85
