Серия M110

Концевые фрезы

Номер серииСерия M110
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Хвостовик Weldonнет
Тип материала алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали30°
30°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

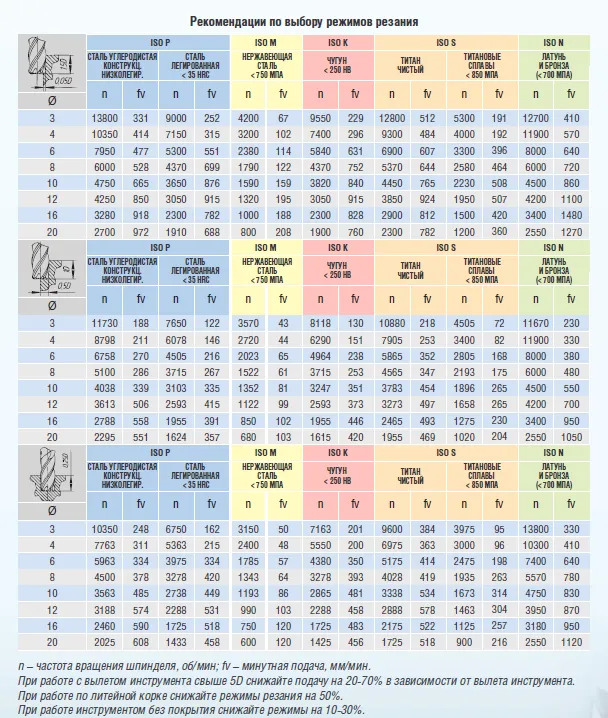

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤750 Мпа
N 4%≤Si<12%

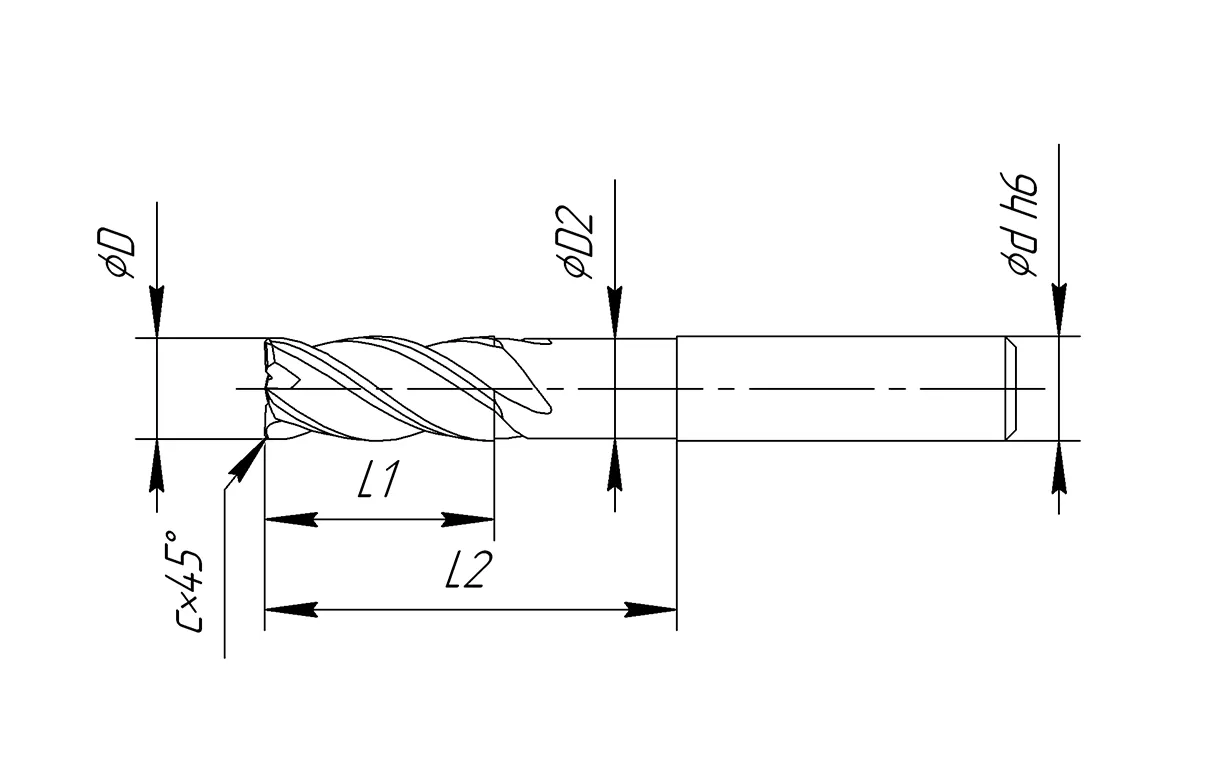

Каталог фрез серии M110

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M110-030038R00 H24 --- 3 3 8 38 0 - -
M110-030050R00 H24 --- 3 3 12 50 0 2,9 20
M110-040050R00 H24 --- 4 4 11 50 0 3,9 25
M110-040062R00 H24 --- 4 4 16 62 0 3,9 36
M110-050050R00 H24 --- 5 5 12 50 0 4,9 26
M110-050075R00 H24 --- 5 5 20 75 0 4,9 40
M110-060057R00 H24 M110-060057R00W H24 6 6 13 57 0 5,8 23
M110-060075R00 H24 M110-060075R00W H24 6 6 30 75 0 5,8 50
M110-080063R00 H24 M110-080063R00W H24 8 8 19 63 0 7,8 29
M110-080075R00 H24 M110-080075R00W H24 8 8 30 75 0 7,8 50
M110-080100R00 H24 M110-080100R00W H24 8 8 30 100 0 7,8 50
M110-100072R00 H24 M110-100072R00W H24 10 10 22 72 0 9,8 32
M110-100100R00 H24 M110-100100R00W H24 10 10 40 100 0 9,8 60
M110-100140R00 H24 M110-100140R00W H24 10 10 40 140 0 9,8 80
M110-120083R00 H24 M110-120083R00W H24 12 12 26 83 0 11,8 40
M110-120100R00 H24 M110-120100R00W H24 12 12 45 100 0 11,8 65
M110-120140R00 H24 M110-120140R00W H24 12 12 45 140 0 11,8 85
M110-140083R00 H24 M110-140083R00W H24 14 14 26 83 0 13,8 46
M110-140100R00 H24 M110-140100R00W H24 14 14 45 100 0 13,8 65
M110-140140R00 H24 M110-140140R00W H24 14 14 45 140 0 13,8 85
M110-160092R00 H24 M110-160092R00W H24 16 16 32 92 0 15,8 52
M110-160140R00 H24 M110-160140R00W H24 16 16 45 140 0 15,8 85
M110-180092R00 H24 M110-180092R00W H24 18 18 32 92 0 17,8 52
M110-180140R00 H24 M110-180140R00W H24 18 18 45 140 0 17,8 85
M110-200104R00 H24 M110-200104R00W H24 20 20 38 104 0 19,8 58
M110-200140R00 H24 M110-200140R00W H24 20 20 45 140 0 19,8 85
M110-250122R00 H24 M110-250122R00W H24 25 25 45 122 0 24,8 65
