Серия M309
Фасочные фрезы
Фасочные фрезы
| Номер серии | Серия M309 |
| Антивибр. геометрия | Нет |
| Тип обработки | Получистовая обработка |
| Подвод СОЖ (наружный) | да |
| Подвод СОЖ (внутренний) | на заказ |
| Направление спирали | правое |
| Кол-во режущих кромок | 4 |
| Тип материала | алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь, твердые материалы |
| Материал инструмента | Твердый сплав |
| Осевое врезание | нет |
| Угол спирали | 0° |

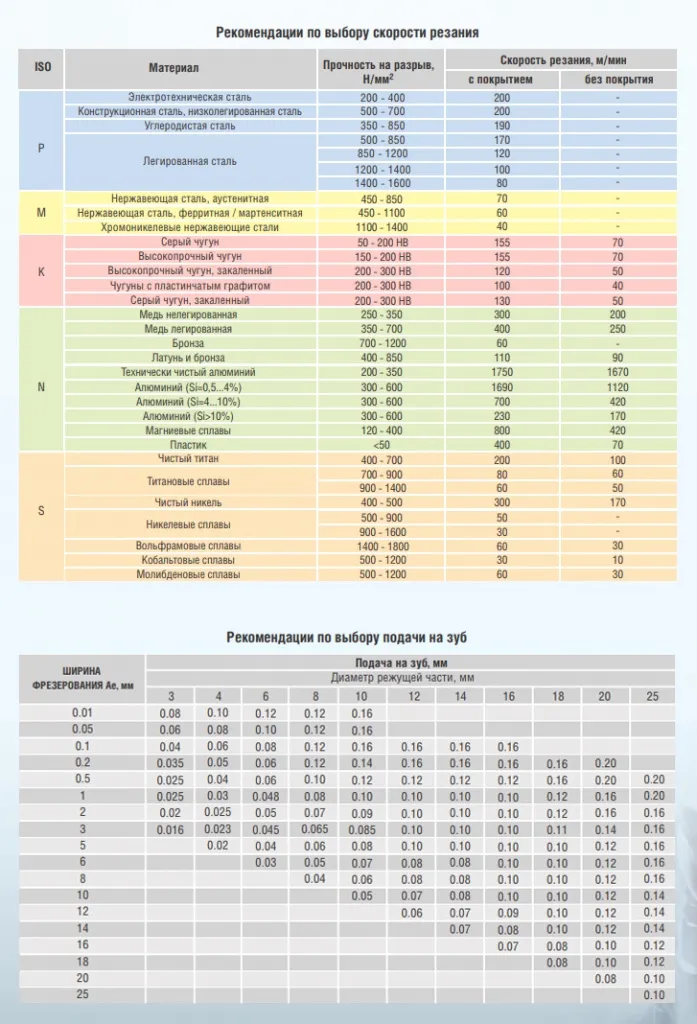

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
M
>750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
P
<300 HB
P
300 HB-48HRC
K
≤200 HB
K
>200 HB
N
4%≤Si<12%
H
48HRC—57HRC
Каталог фрез серии M309
| ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) | ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M309-060057R05 H24 под заказ | M309-060057R05W H24 под заказ | 4 | 6 | 0,5 | 57 | 0,5 | ||||||||||
| M309-060057R08 H24 под заказ | M309-060057R08W H24 под заказ | 4 | 6 | 0,8 | 57 | 0,8 | ||||||||||
| M309-080063R10 H24 под заказ | M309-080063R10W H24 под заказ | 4 | 8 | 1 | 63 | 1 | ||||||||||
| M309-080063R15 H24 под заказ | M309-080063R15W H24 под заказ | 4 | 8 | 1,5 | 63 | 1,5 | ||||||||||
| M309-100072R20 H24 под заказ | M309-100072R20W H24 под заказ | 5 | 10 | 2 | 72 | 2 | ||||||||||
| M309-100072R25 H24 под заказ | M309-100072R25W H24 под заказ | 5 | 10 | 2,5 | 72 | 2,5 | ||||||||||
| M309-120083R30 H24 под заказ | M309-120083R30W H24 под заказ | 5 | 12 | 3 | 83 | 3 | ||||||||||
| M309-140083R40 H24 под заказ | M309-140083R40W H24 под заказ | 6 | 14 | 4 | 83 | 4 | ||||||||||
| M309-160092R50 H24 под заказ | M309-160092R50W H24 под заказ | 6 | 16 | 5 | 92 | 5 | ||||||||||
| M309-200104R60 H24 под заказ | M309-200104R60W H24 под заказ | 8 | 20 | 6 | 104 | 6 |
